Jeep - Grand Cherokee (2005-2010)



WH - Demontaż półki akumulatora (CRD)

Jeep Grand Cherokee 3.0 CRD - WH prod. 12/2005

Stosunki anatomiczne:

Plastikowa półka akumulatora mocowana jest w 4 punktach: dwiema śrubami do lewego przedniego błotnika, jedną śrubą do wspornika chłodnicy oraz nakrętką do wspornika opartego na szynie „ramy”. Posiada zintegrowaną ruchomą łapkę mocującą akumulator. Bezpośrednio pod nią znajduje się duży moduł elektroniczny (jeszcze nie wiem na pewno, ale najprawdopodobniej jest to PCM, czyli tzw. komputer silnika) - swoją drogą ciekawy pomysł na lokalizację kluczowej elektroniki (to w aspekcie wycieków elektrolitu), ale może jest tak tylko w modelach 3.0 CRD z RHD, tzn. z kierownicą z prawej?

Demontaż półki akumulatora daje doskonały dostęp m.in. do lewego reflektora i rury doprowadzającej intercoolera.

Narzędzia:

- klucz nasadowy 10 mm (+ przedłużka dobrze trzymająca nasadkę)
- klucz płaski 10mm
- śrubokręt płaski
dodatkowo:
- pojemnik na odkręcone śruby
- szmaty czyste i brudne

Czas:

5-10 min

Etapy:

A. Demontaż

1. Wyłączamy odbiorniki prądu, kluczyk w stacyjce na „Off”.

2. Luzujemy (klucz plaski 10 mm) i zdejmujemy ujemną klemę akumulatora.

3.  Teraz to samo z dodatnią klemą.

4. Odkręcamy śrubę mocującą akumulator - klucz nasadowy 10 mm na przedłużce.

5. Wyjmujemy akumulator – UWAGA na ewentualne wycieki kwasu (rękawiczki gumowe wskazane).

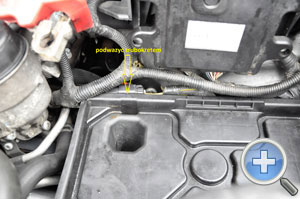

6. Uwalniamy złączkę wiązki elektrycznej od tylnej krawędzi polki, bez jej rozpinania (fot. 1).


fot. 1

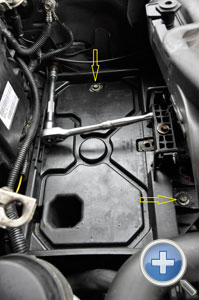

7. Odkręcamy 3 śruby i nakrętkę mocujące półkę (klucz nasadowy 10 mm na przedłużce,  fot. 2).  Nakrętka  znajduje się na szpilce w zagłębieniu półki (fot. 3). Nie trzeba jej całkowicie odkręcać (choć można), wystarczy dobrze ją popuścić – w rzeczonym zagłębieniu jest wycięcie boczne umożliwiające „odhaczenie” spod nakrętki przez przyśrodkowe przesunięcie całej półki.


fot. 2

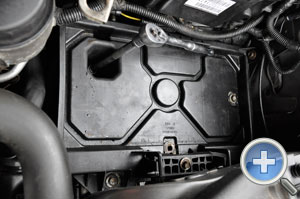

fot. 3

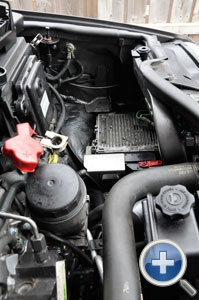

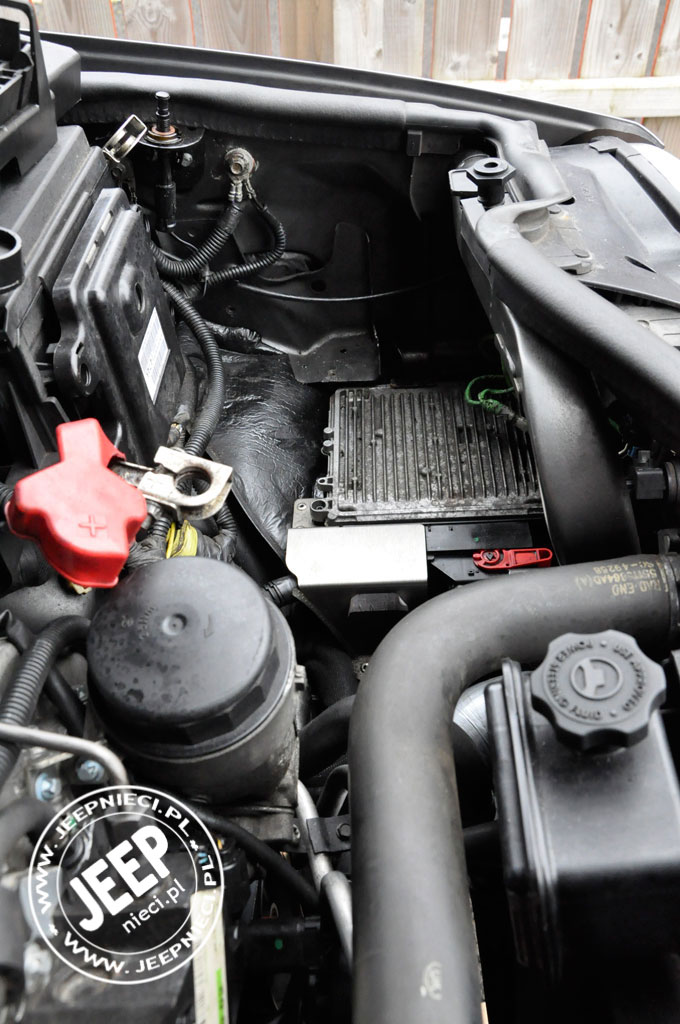

8. Wyjmujemy półkę. Ukazuje się widok jak na fot. 4.


fot. 4

B. Montaż:

Odwrotność demontażu.

Uwagi:

Zalecane jest wymycie półki i innych elementów mogących być w kontakcie z elektrolitem za pomocą wody z dodatkiem sody spożywczej (dwuwęglan sodu).






zdjęcia i opracowanie: egon4x4
