Jeep - Grand Cherokee (2005-2010)

WH - Odpowietrzenie / drenaż filtra paliwa

Jeep Grand Cherokee 3.0 CRD - WH prod. 12/2005

Uwaga:
instrukcja serwisowa zaleca zdjęcie klem z akumulatora oraz przestrzega przed szkodliwymi dla zdrowia właściwościami paliwa (tzn. ON)

Narzędzia:
-    klucz nasadowy: 10mm,
-    kilkadziesiąt cm przezroczystej rurki o średnicy wewn. ca 4 mm
-   słoik/pojemnik na paliwo > 250 ml
-   dodatkowo: pomocnik do włączenia “zapłonu”
-    szmaty czyste i brudne

Czas:
5 min.

Stosunki anatomiczne:

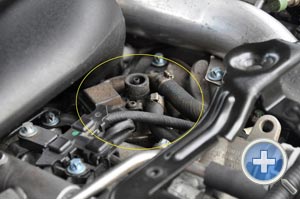

Filtr paliwa został przez MB przemyślnie zintegrowany z silnikiem i schowany pomiędzy głowicami, przed turbosprężarką (fot. 01, 02). Jest łatwo dostępny od góry silnika. Posiada czujnik wody i króciec do jej drenażu i/lub odpowietrzenia.

fot. 01

fot. 02

Etapy:

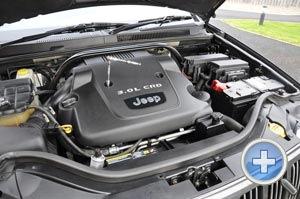

1.    Zdejmujemy ozdobną pokrywę silnika (klucz nasadowy 10mm, 2 śruby, pociągamy do góry i przodu, fot. 03).

fot. 03

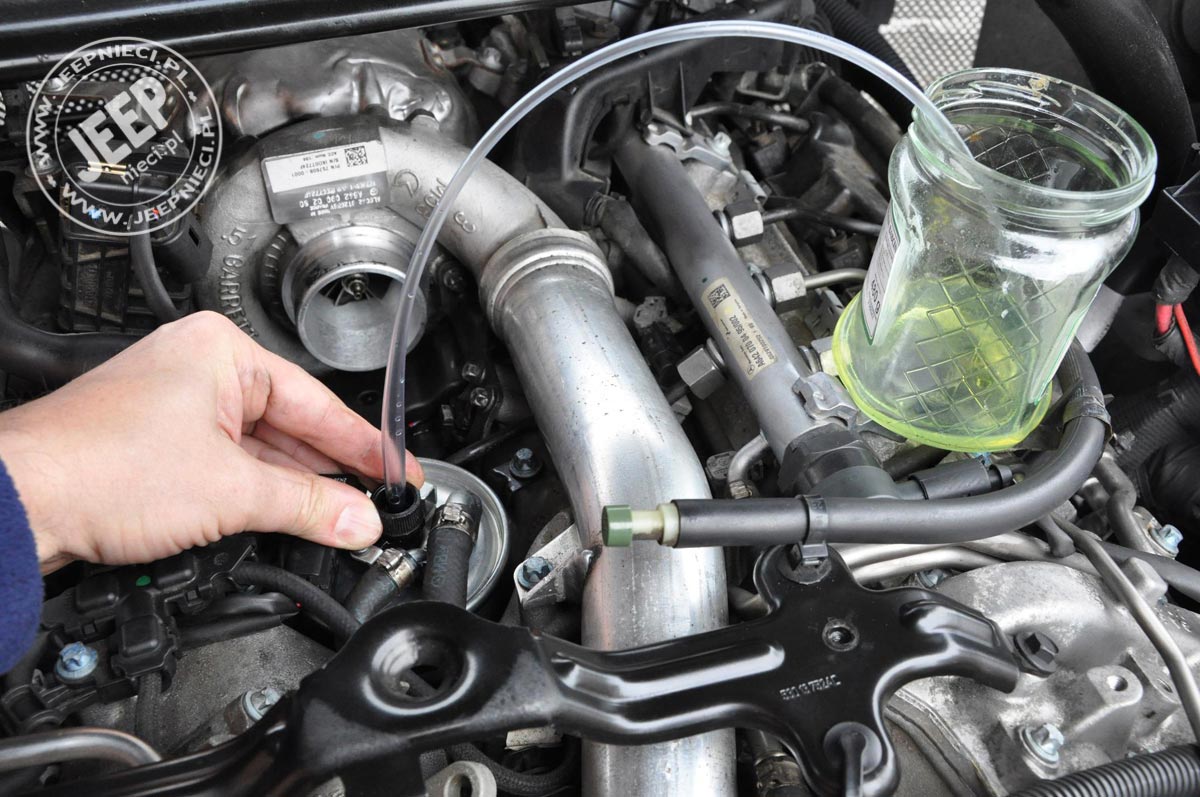

2.    Nakładamy przezroczystą rurkę na króciec drenażu wody, wkładamy drugi koniec do słoika czy innego pojemnika na ON (fot. 04 – uwaga: na fotografii rura dolotowa do turbosprężarki jest zdjęta - ale nie jest to potrzebne).

fot. 04

3.    Prosimy pomocnika o włączenie „zapłonu” – zaczyna pracować pompa paliwowa w zbiorniku

4.    Odkręcamy odpowietrznik (palcami) o 1-2 obroty - powietrze i/lub woda z paliwem wypływa przez przezroczystą rurkę do słoika.

5.    Zakręcamy odpowietrznik, pomocnik wyłącza zapłon.

6.    Zdejmujemy przezroczystą rurkę, wycieramy filtr.

7.    Sprawdzamy szczelność zespołu czujnika wody/drenażu na filtrze podczas pracy silnika.

8.    Zakładamy ozdobną pokrywę silnika. Najpierw tylna krawędź w 2 uchwyty, następnie 2 śruby.

W zasadzie można również bez pomocnika

zdjęcia i opracowanie: egon4x4
