Jeep - Grand Cherokee (1999-2004)

Dodatkowy wzmacniacz na subwoofer

Witam, opiszę montaż zewnętrznego wzmacniacza

Potrzebne elementy:
1. Kabel zasilający do wzmacniacza x1
2. Kabel minusowy do wzmacniacza x1
3. Kabel audio chinch x1
4. Konwerter high to low x1

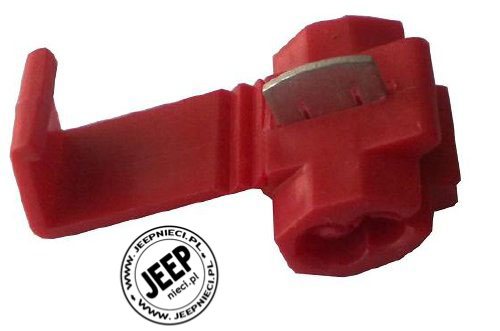

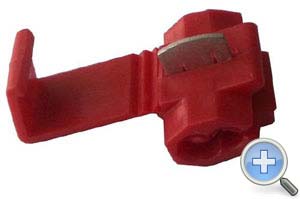

5. Szybkozłącze x6
6. Śrubokręt krzyżak
7. Nasadka z grzechotką 10 mm i 13mm

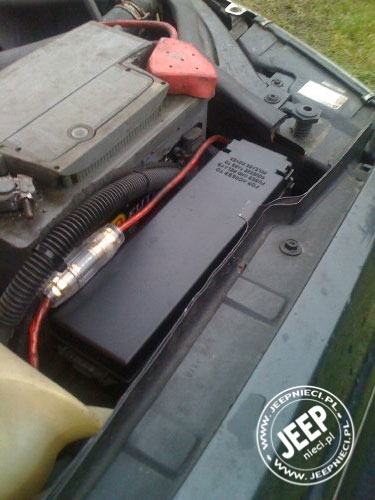

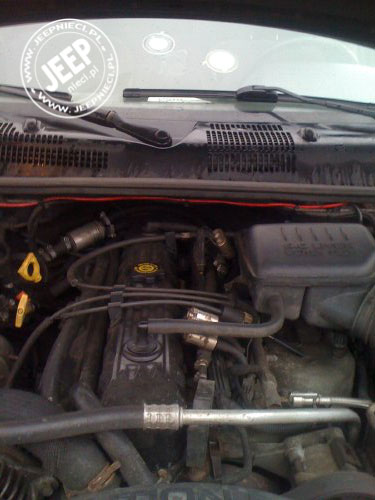

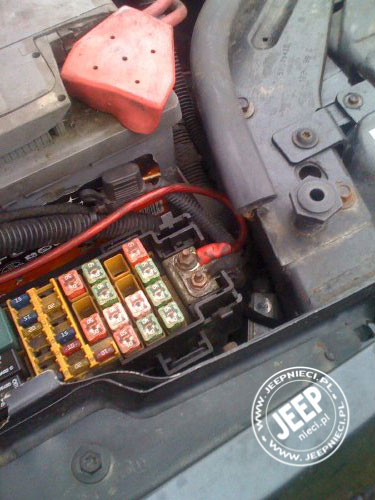

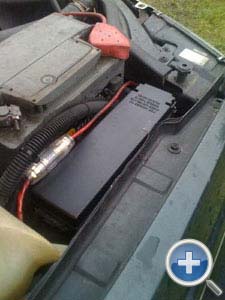

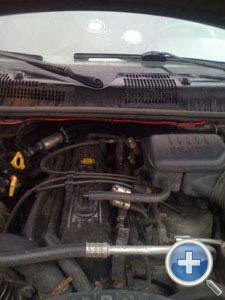

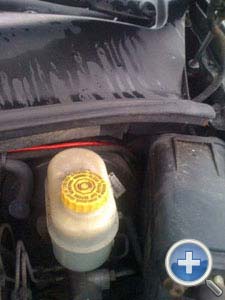

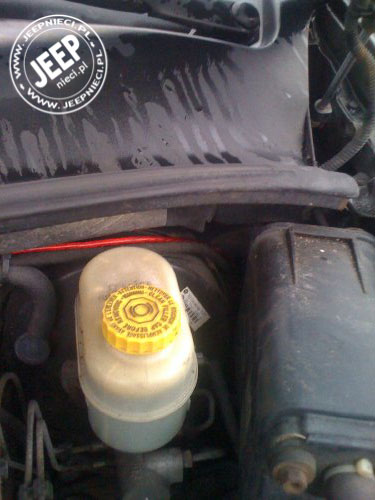

Odkręcamy śrubokrętem i kluczem 10 mm plastik pod kierownicą, następnie przeciągamy kabel + z akumulatora do kabiny, najlepiej przecisnąć w miejscu gdzie idzie główna wiązka z komory silnika, śrubokrętem przecisnąć go przez gumę przeprowadzić go przez próg do bagażnika, zakręcik tapicerkę pod kierownicą ( odkręcana żeby było lepsze dojście do kabla przeciąganego). Kabel minusowy przykręcamy np. do śruby która trzyma tylne oparcie kluczem 13 mm.

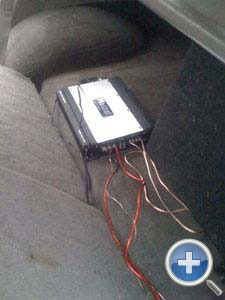

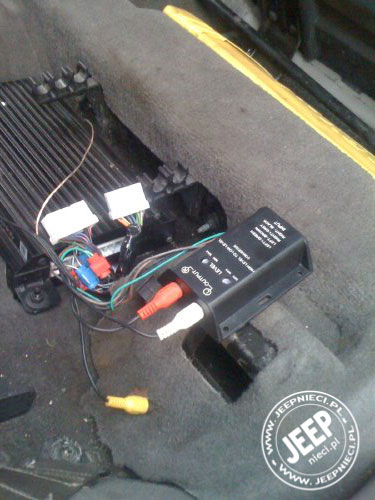

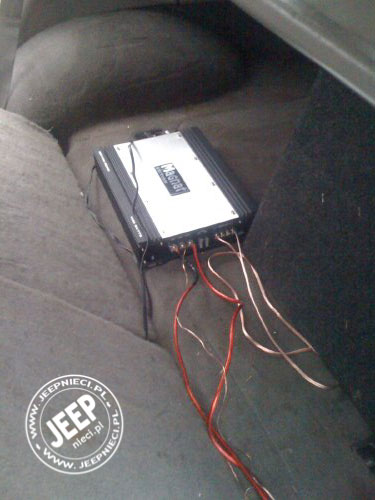

Do kostki za pomocą szybkozłączy wpinamy konwerter i osobny przewód do sterowania wzmacniacza( on daje sygnał plusowy i wzmak się załącza) i w zasadzie to wszystko. Spinamy wszystkie kable do wzmacniacza i cieszymy się basem, należy także wyregulować konwerter na minus ( ściszyć sygnał ).

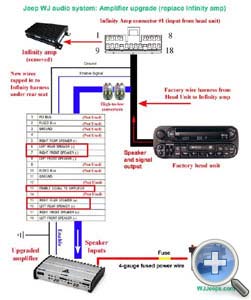

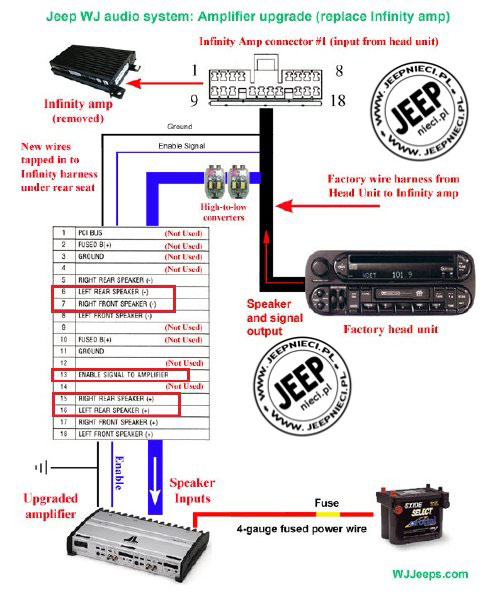

Cały proces jest także opisany na wjjeeps.com i tym też się posłużyłem, w galeri jest także schemat jak podłączyć się do sygnału zaznaczyłem na nim które kable nas interesują. Kostka ma ponumerowane kabelki od 1 do 18

mam nadzieje że jakoś pomogłem komuś.

opracował: Stuard
