Jeep - Grand Cherokee (1999-2004)

wymiana linki hamulca ręcznego w WJ/WG

Zdjęcia 1, 2, 3 dotyczą przygotowania do wymiany linki centralnej...

(zdjęcie 1)

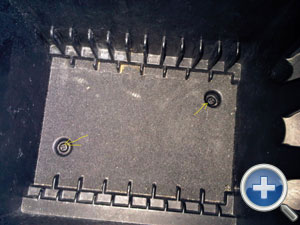

Jest to widok schowka w podłokietniku i dwócg wkrętów, które należy wykręcić aby wyjąć wkład schowka. Tutaj aby zaoszczedzic pracy - nie potrzeba pozniej odkrecac wszystkich widocznych wewnatrz wkretow, a jedynie wyciagnac z tylu szuflade na kubki i wykrecic dwa wkrety oznaczone zoltymi strzalkami na zdjeciu 5 i jeden wkret na tym samym plastiku oznaczony zoltym kolkiem.

(zdjęcie 2)

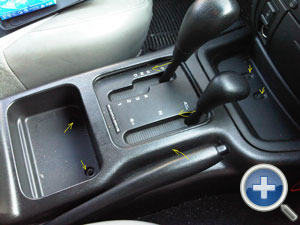

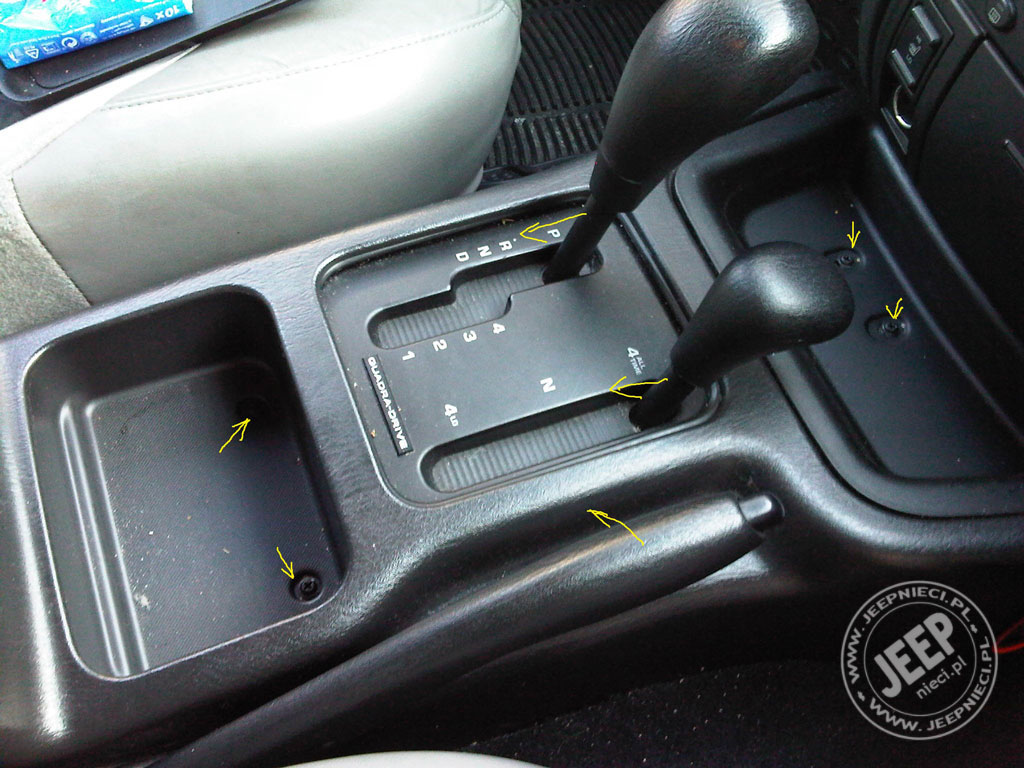

Wkrety oznaczone strzalkami nalezy wykrecic, a dzwignie od biegow i hamulca recznego ustawic zgodnie ze wskazaniem zoltych strzalek. Całość wyjmujemy do gory ciagnac w kierunku tylu.

(zdjęcie 3)

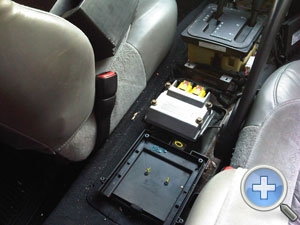

Przedstawia moj drobny blad, a mianowicie nie wykrecamy tych czterech wkretow na rogach, tylko te dwa centralne i trzeci oznaczony zoltym kolkiem - ta plytka ma wyjsc razem z cala oslona tunelu srodkowego. ;)))

(zdjecie 4)

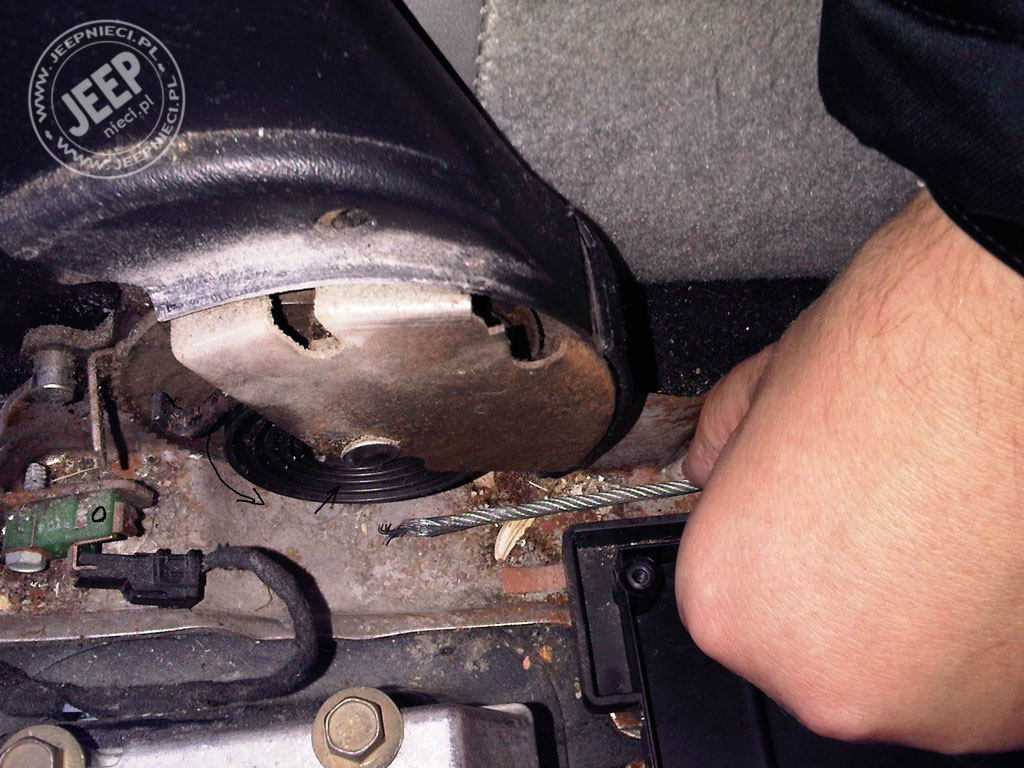

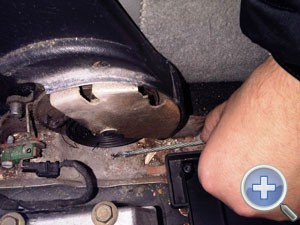

Tu widzimy urwana linke i caly mechanizm lewarka hamulca recznego - nalezy pamietac o tej sprezynie oznaczonej strzalka. Przy zakladaniu nowej linki sprezyne nalezy naciagnac skrecajac w kierunku strzalki a wiec odwrotnie do wskazowek zegara. Nalezy w ten otwor na gorze wlozyc srubowkret aby zablokowac i zalozyc grzybek linki.
Czarnym kolkiem oznaczony jest zielony stycznik wlaczajacy diode na desce czesto blaszka sie wygina lub jak w moim przypadku wrecz sie zlamala - wymiana tego stycznika jest prosta i nie trzaba rozbierac wszystkiego, wystarczy wyjac wklad podlokietnika i uzyc klucza plaskiego nr 8...

(zdjecie 5)

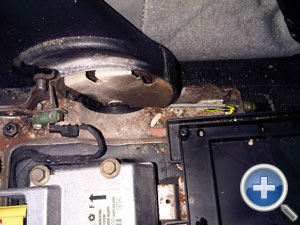

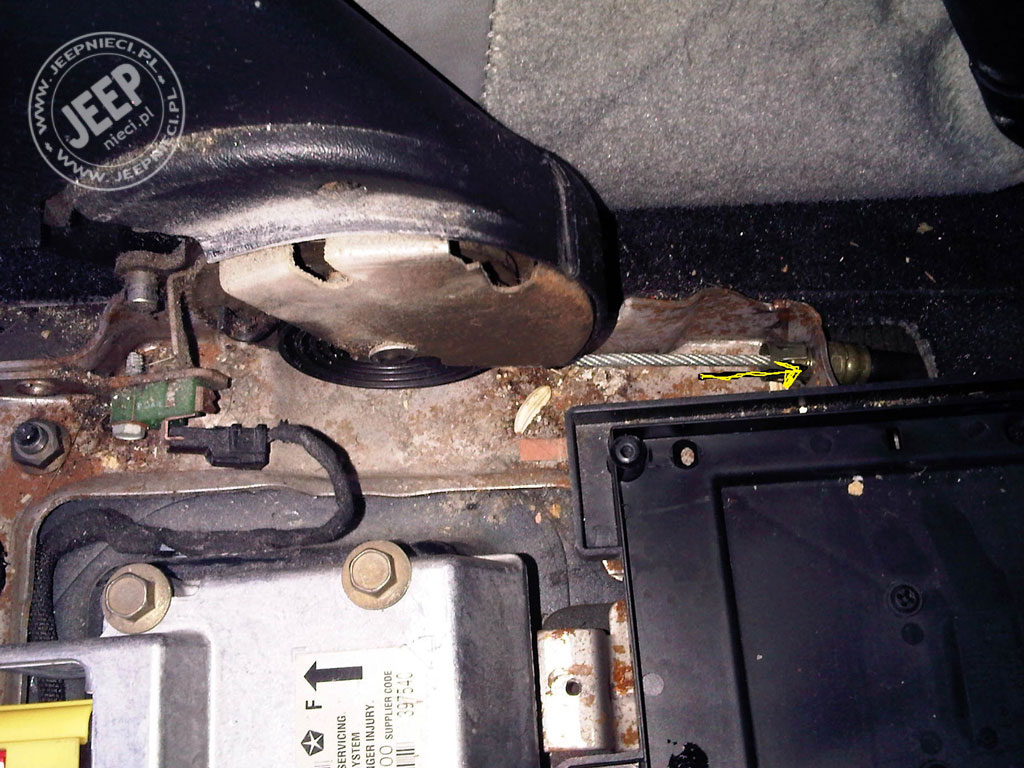

Aby wyjac pancerz nalezy scisnac dookola te blaszki zabezpieczajace i wypchnac w kierunku strzalki.

(zdjecie 6)

Jak widac, nalezy wymontowac tylne siedziska, wzmacniacz wystarczy odkrecic od blachy i przesunac na bok aby nie przeszkadzal... pod nim jest blacha, ktora odkrecamy wszystko na klucz nr 10.
Odchylamy maksymalnie wykladzine (pamietac nalezy aby wypiac ja odpowiednio przy progach), az zobaczymy na lince blache na dwie sruby... widoczne na zdjeciu oznaczone czerwonym kolkiem moze nie wystepowac w nieorginalnych linkach (oryginalna ma dwa mocowania, wlasnie w tym miejscu i troche dalej w kierunku przodu druga blache) nieorginalna ma tylko ta jedna srodkowa blache mocujaca.
Pancerz wchodzi w ten otwor zgodnie ze wskazaniami czerwonych strzalek...

Skladamy wszystko odwrotnie jak rozkladalismy - czas dla niewprawionej ososby (jak ja) poltorej godziny, najwiecej czasu zajmuje rozbieranie wszystkiego - powodzenia ;)

opracował: Gryzli
