MONTAŻ SAFARI SNORKEL DO SAMOCHODU JEEP GRAND CHEROKEE 2.7 CRD



Potrzebne nam będą wiertarka oraz wiertło do wiercenia dużych dziurek ;) rozmiar 88mm płachta kartonu o wymiarach 1 metr na 40 cm najlepiej. Urządzenie do przecinania plastiku ew. rur kanalizacyjnych. 5 Litrowy Kubełek piasku.

ZACZYNAJMY WIĘC!

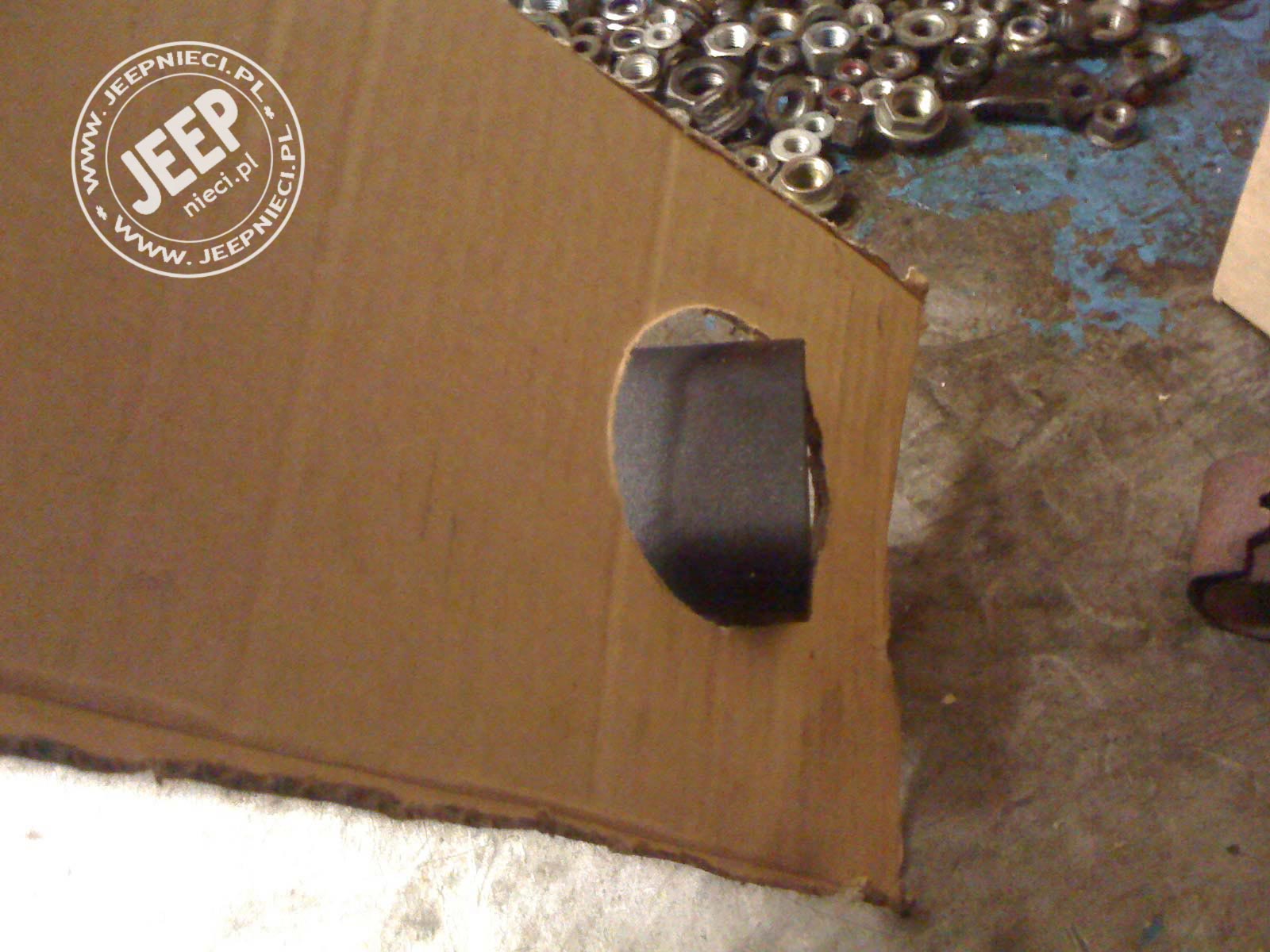

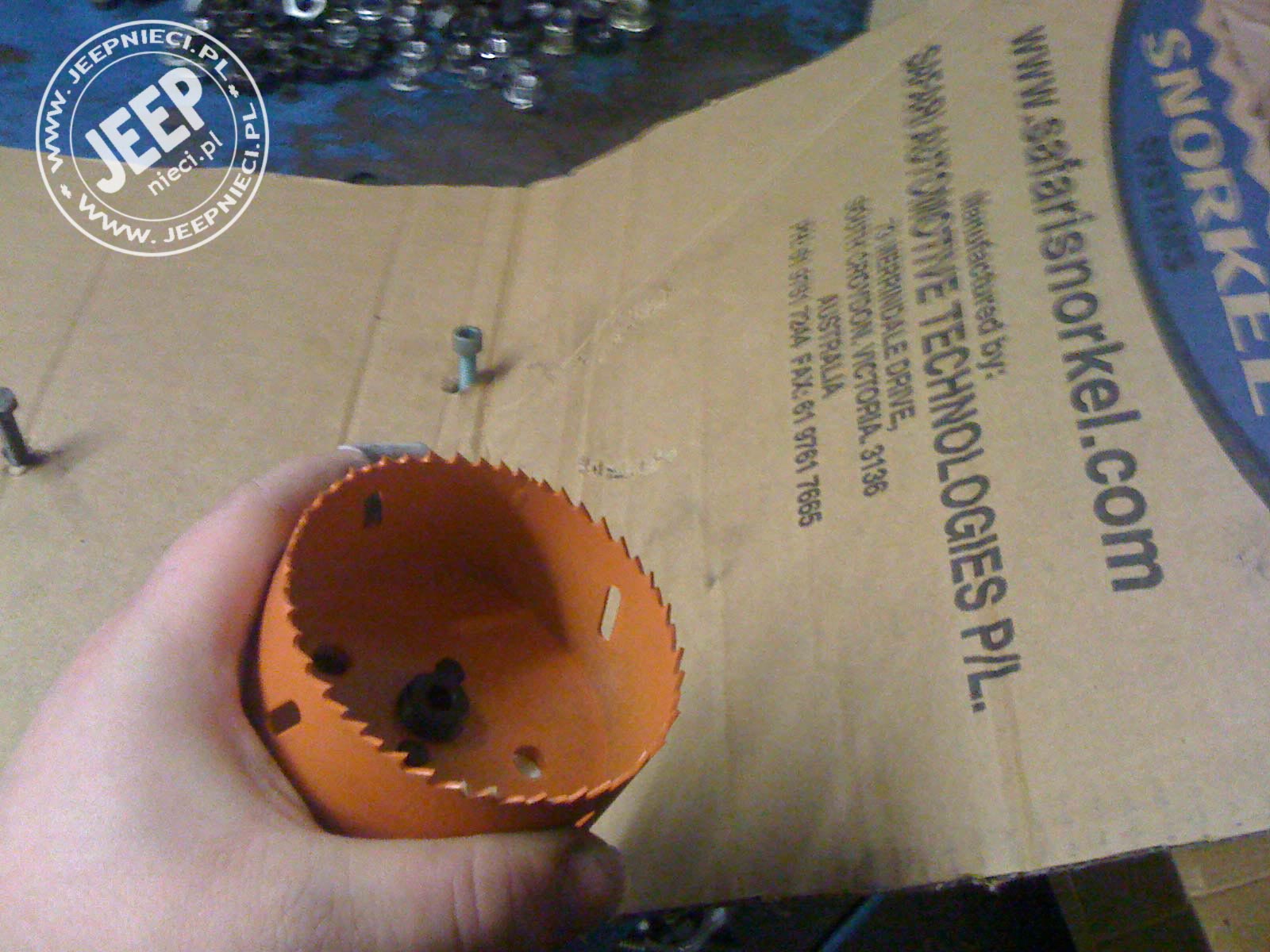

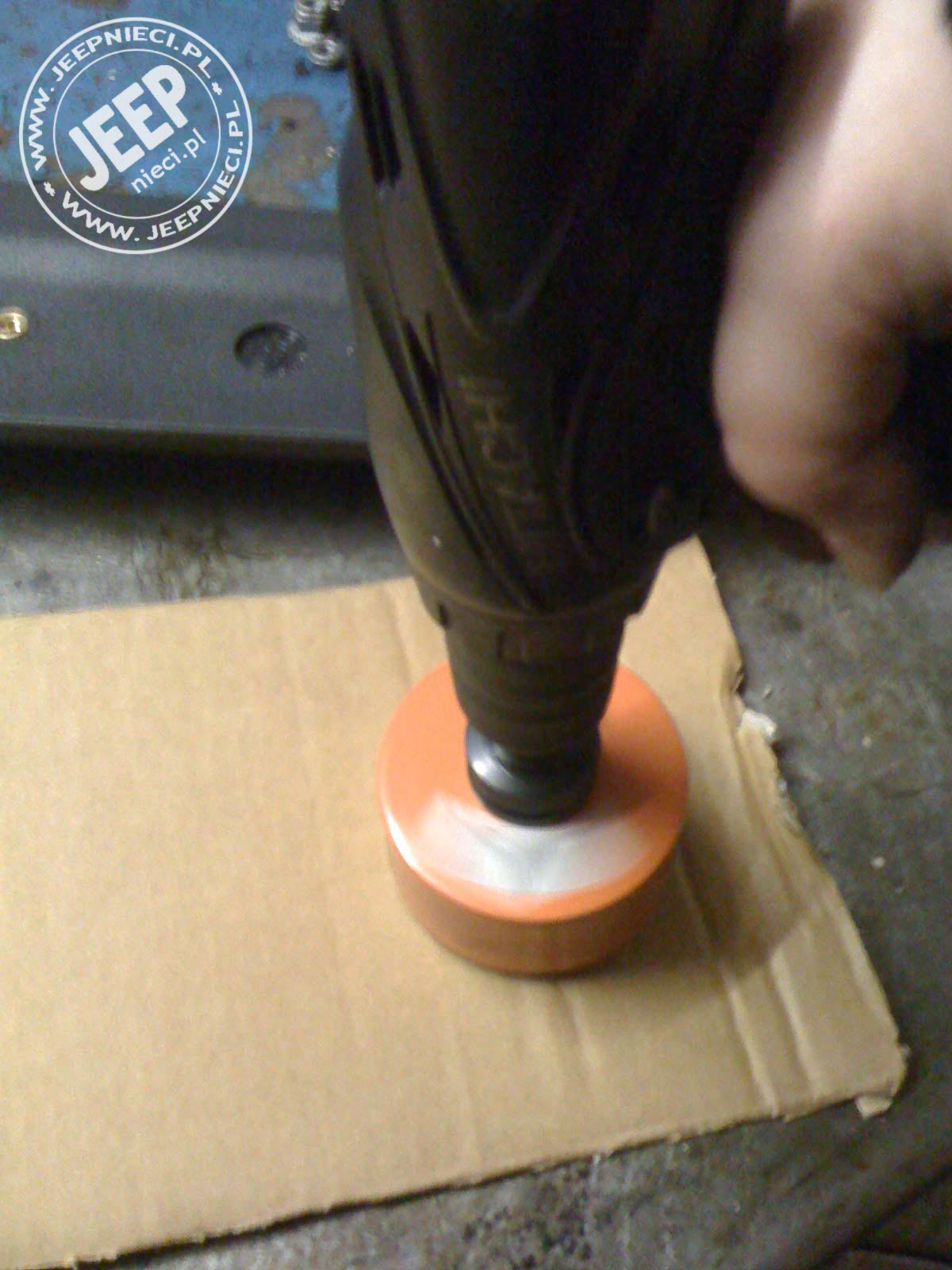

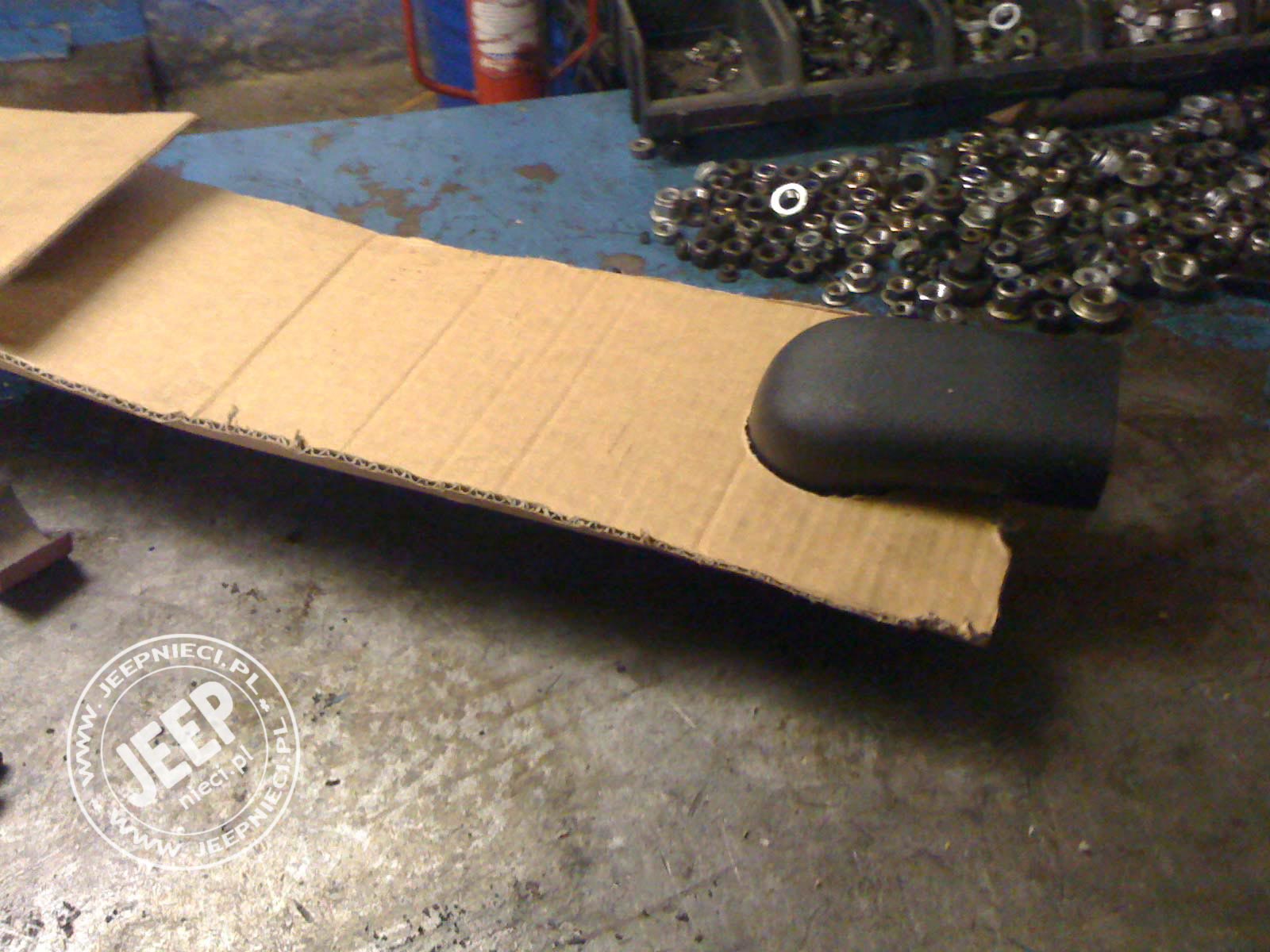

Wiercimy dziurkę w przygotowanym wcześniej kartonie

Użyjemy tego kartonu jako wzór do wycięcia oraz wywiercenia dziurek do przykręcenia Snorkela.

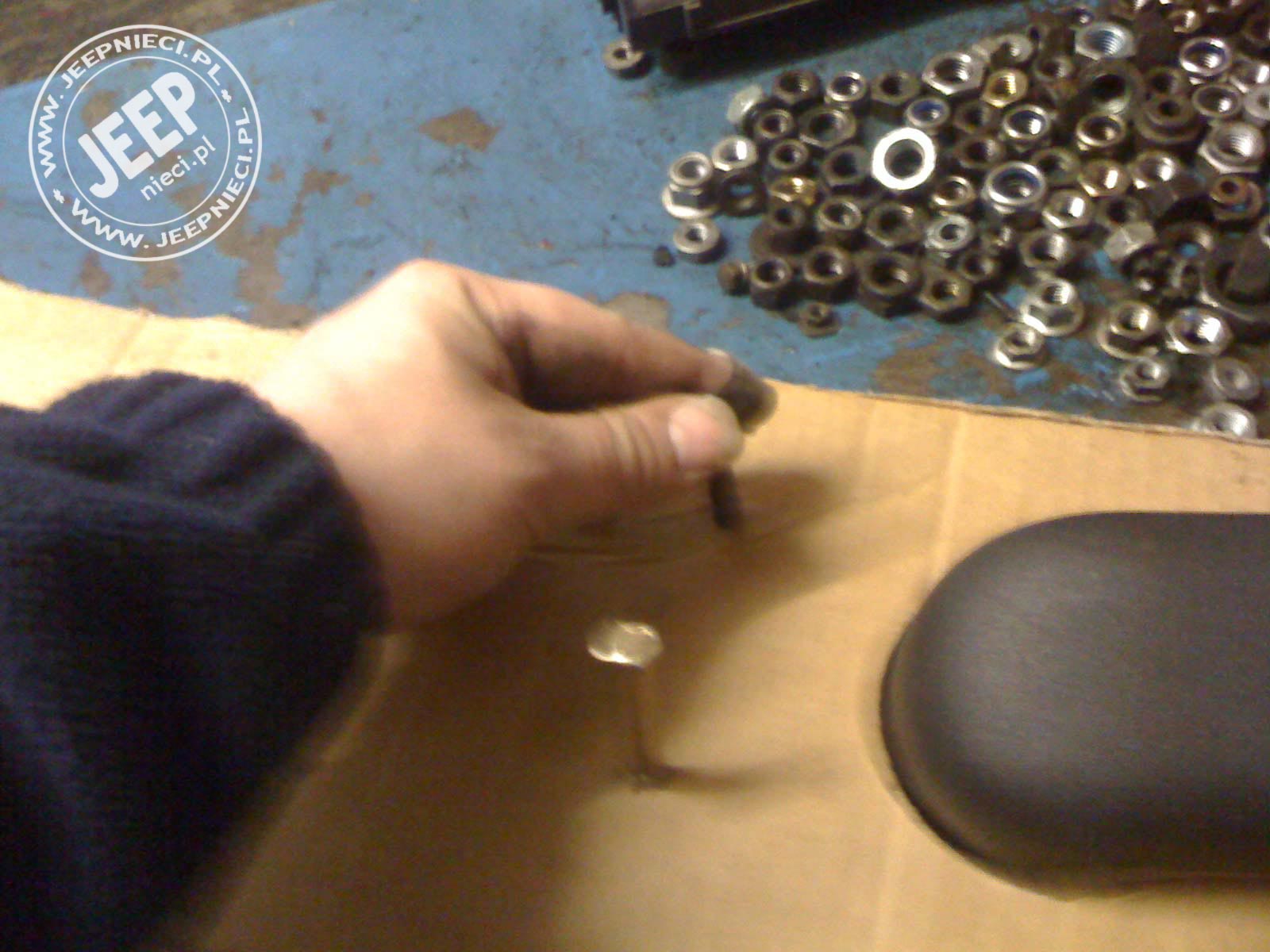

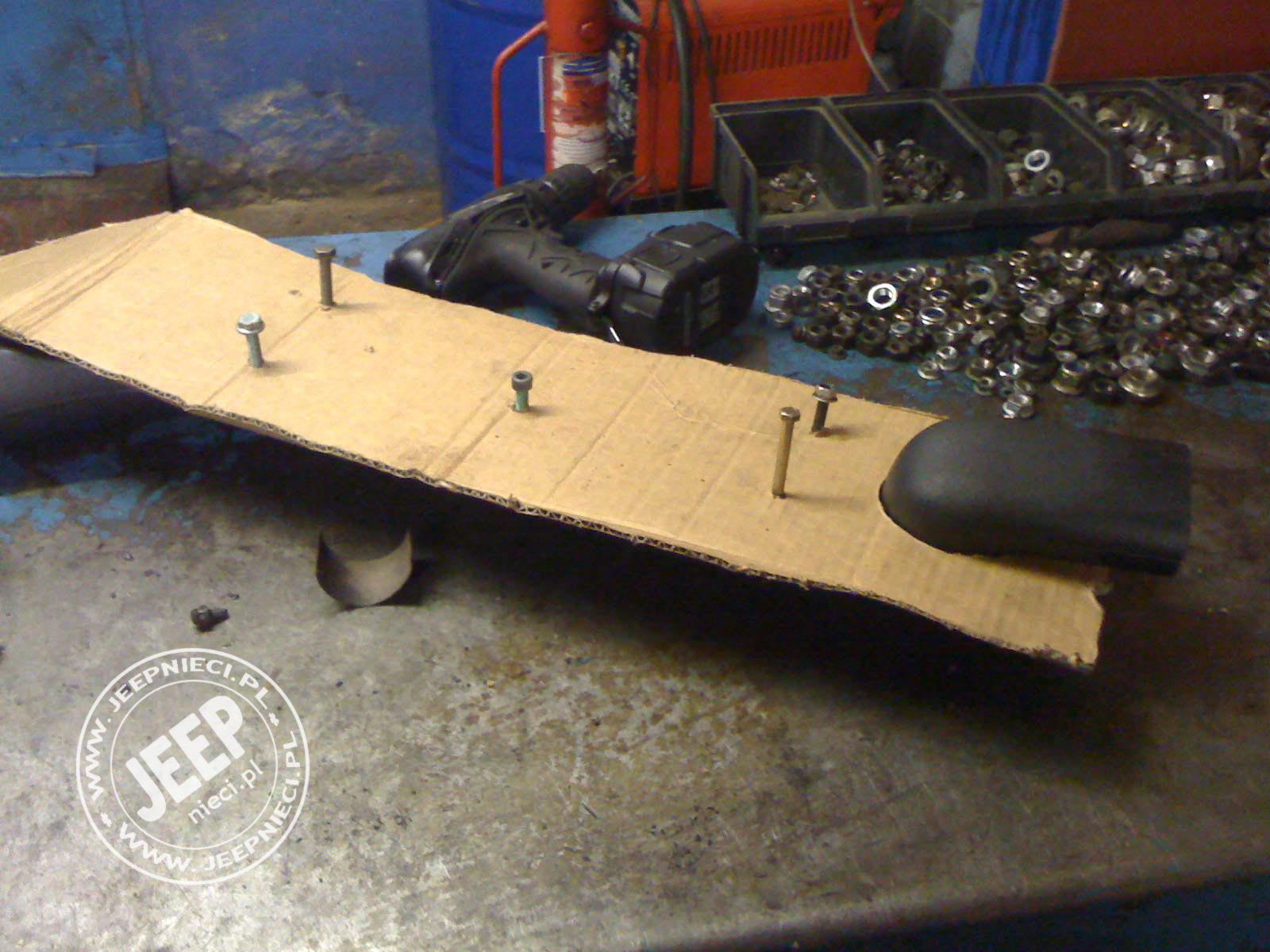

następnie przy pomocy wiertła nawiercamy małe dziureczki i wkręcamy na próbę małe śrubki.

Następnie wycinamy z rury oryginalnie doprowadzającej powietrze do pudełka z filtrem kawałek rurki ażeby zrobić z niej zaślepkę.

Następnie  bierzemy tekturowe kółeczko które nam zostało po wycinaniu kartonu i wkładamy je w to co wycięliśmy z tej rurki powyżej. I zaklejamy z obydwu stron klejem na ciepło.

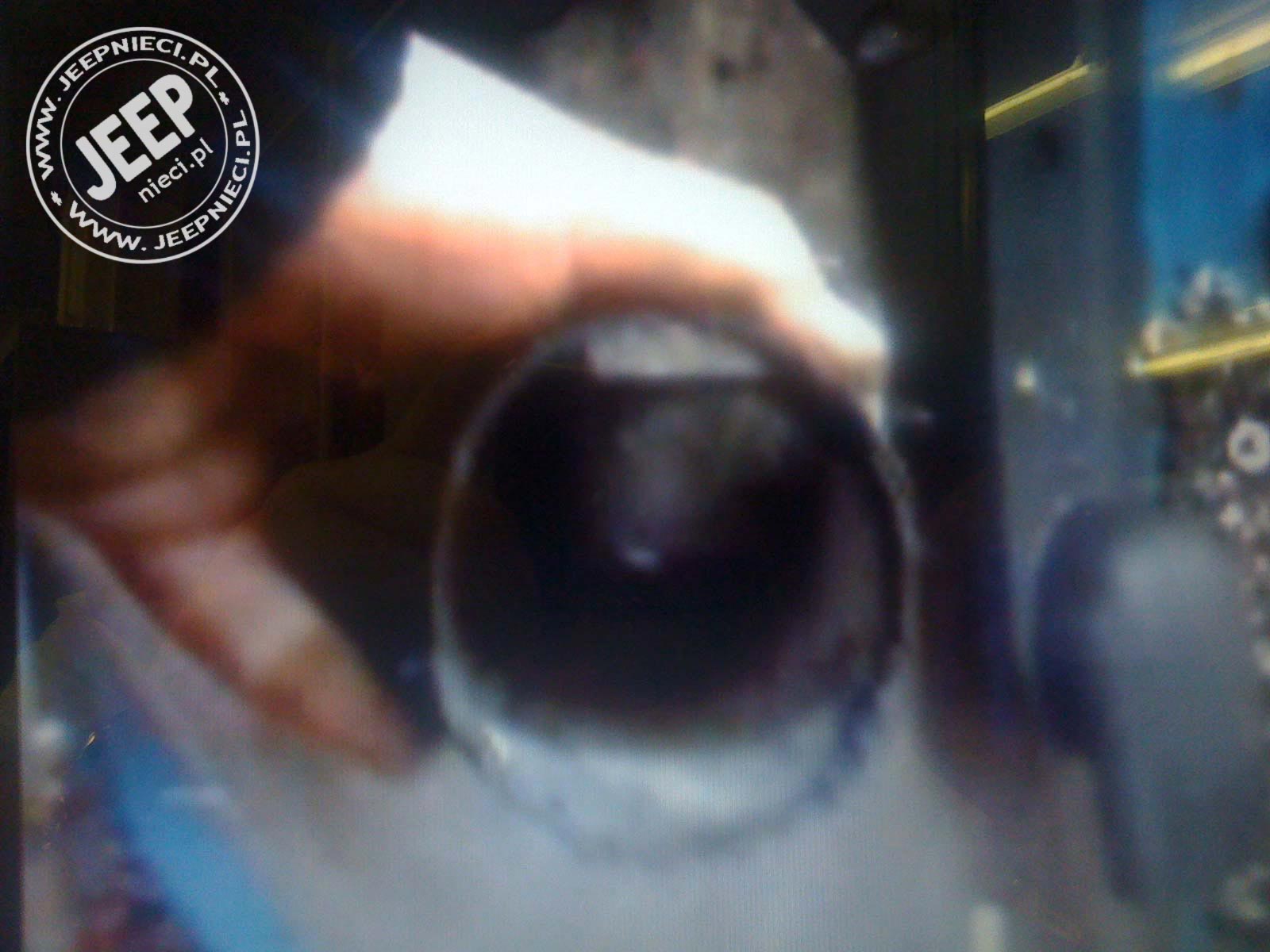

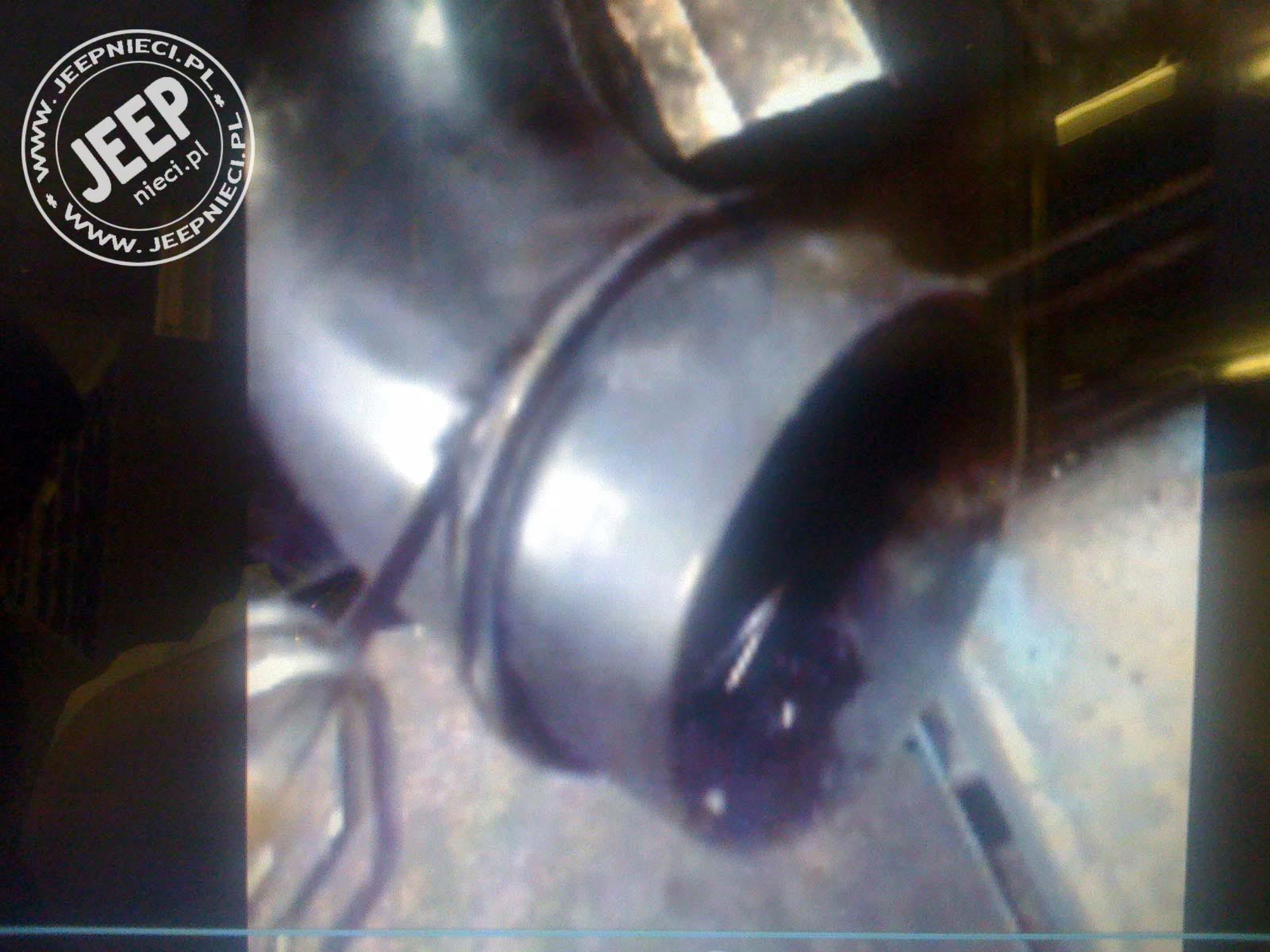

Po tej operacji ma to wyglądać tak

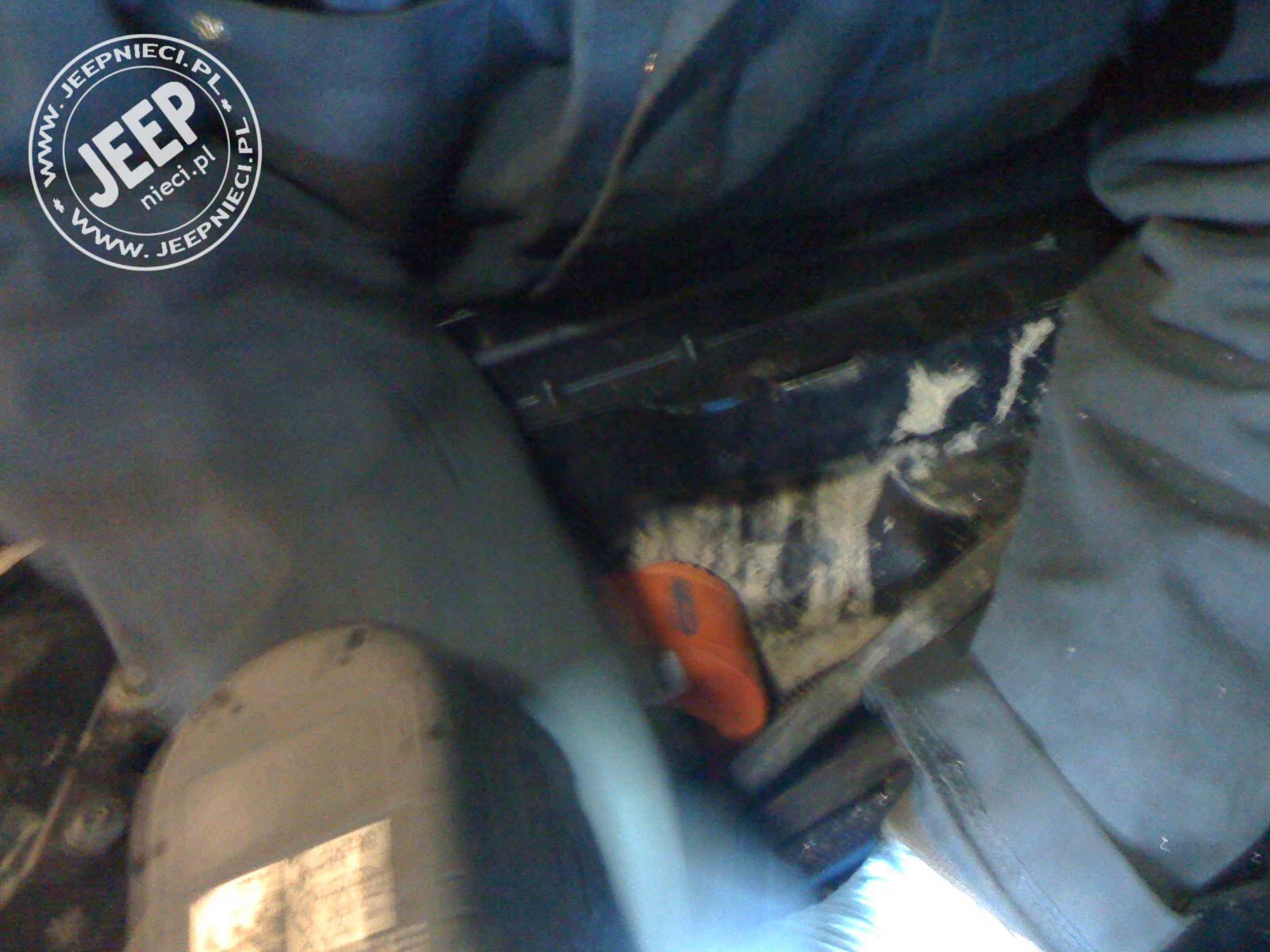

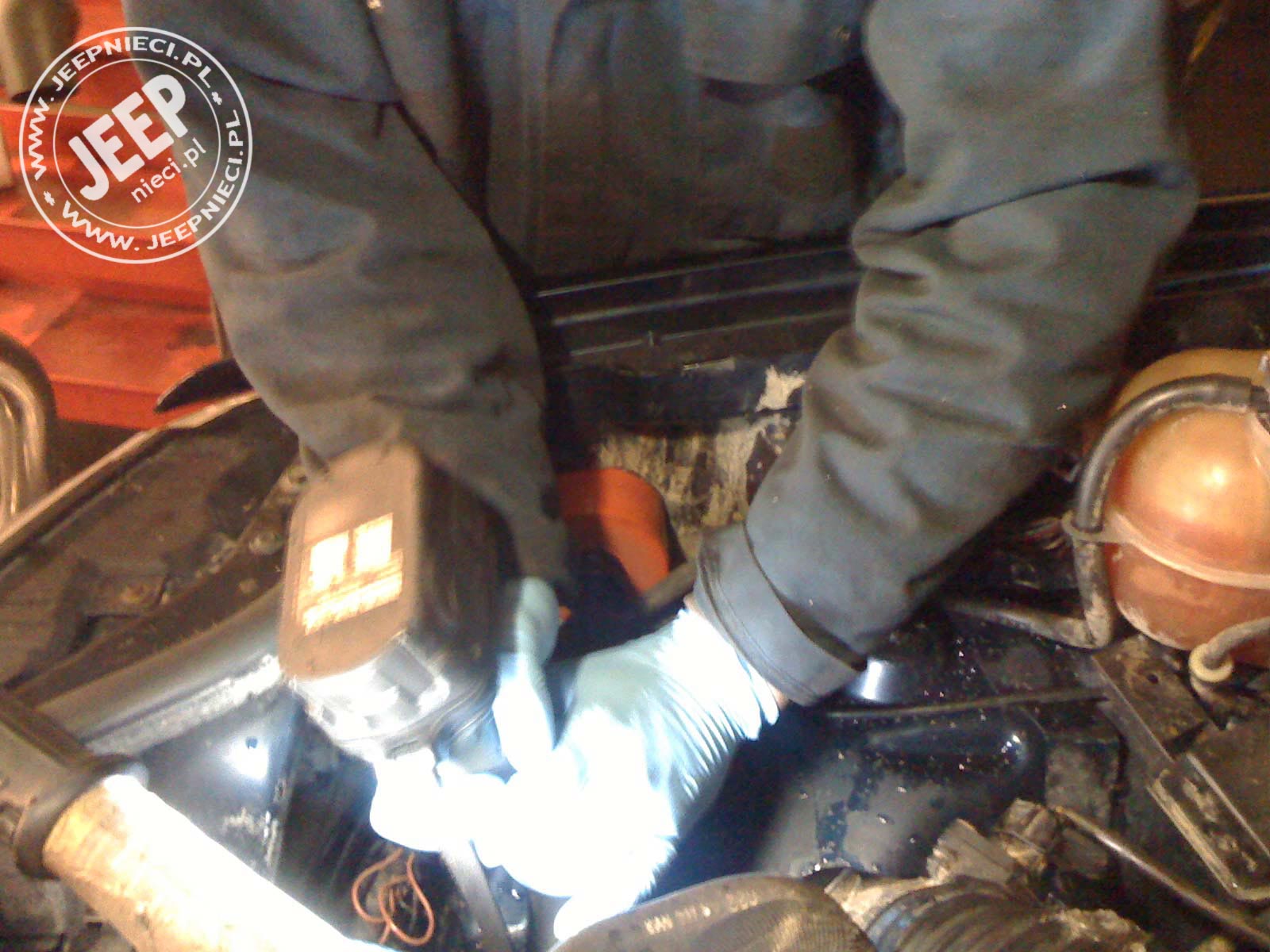

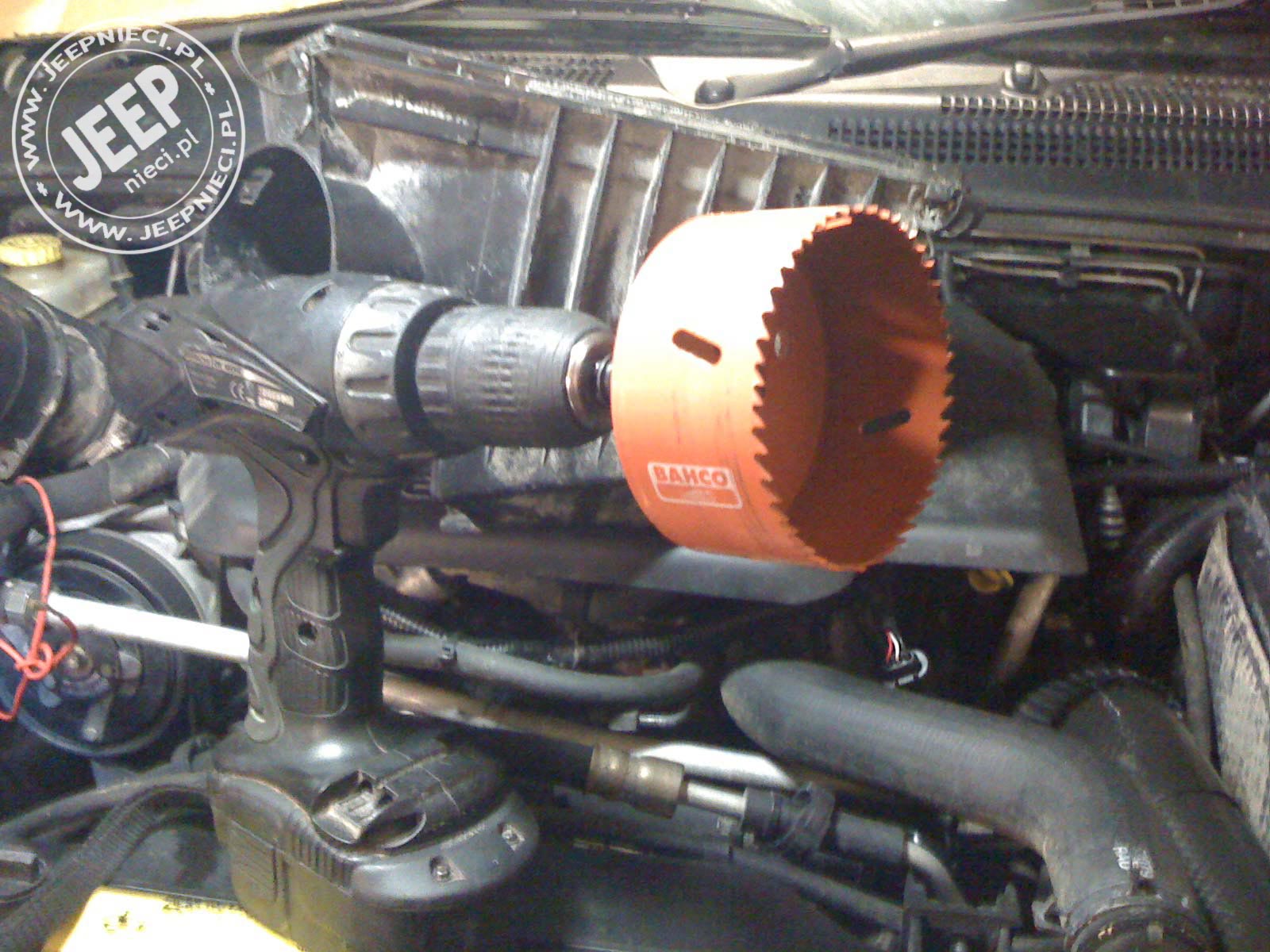

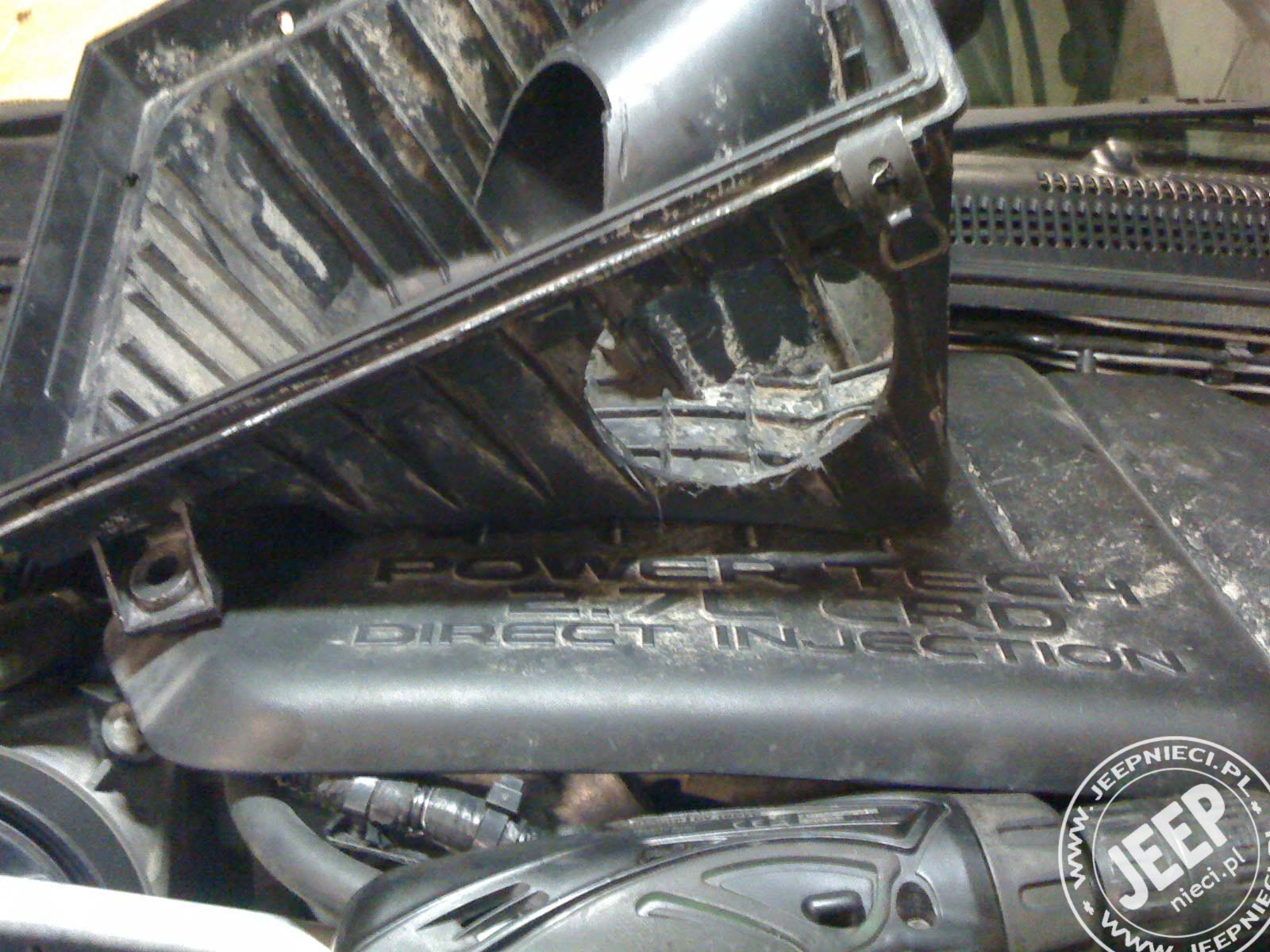

Teraz zrobimy dziurkę w pudełku znowu przy pomocy wiertarki

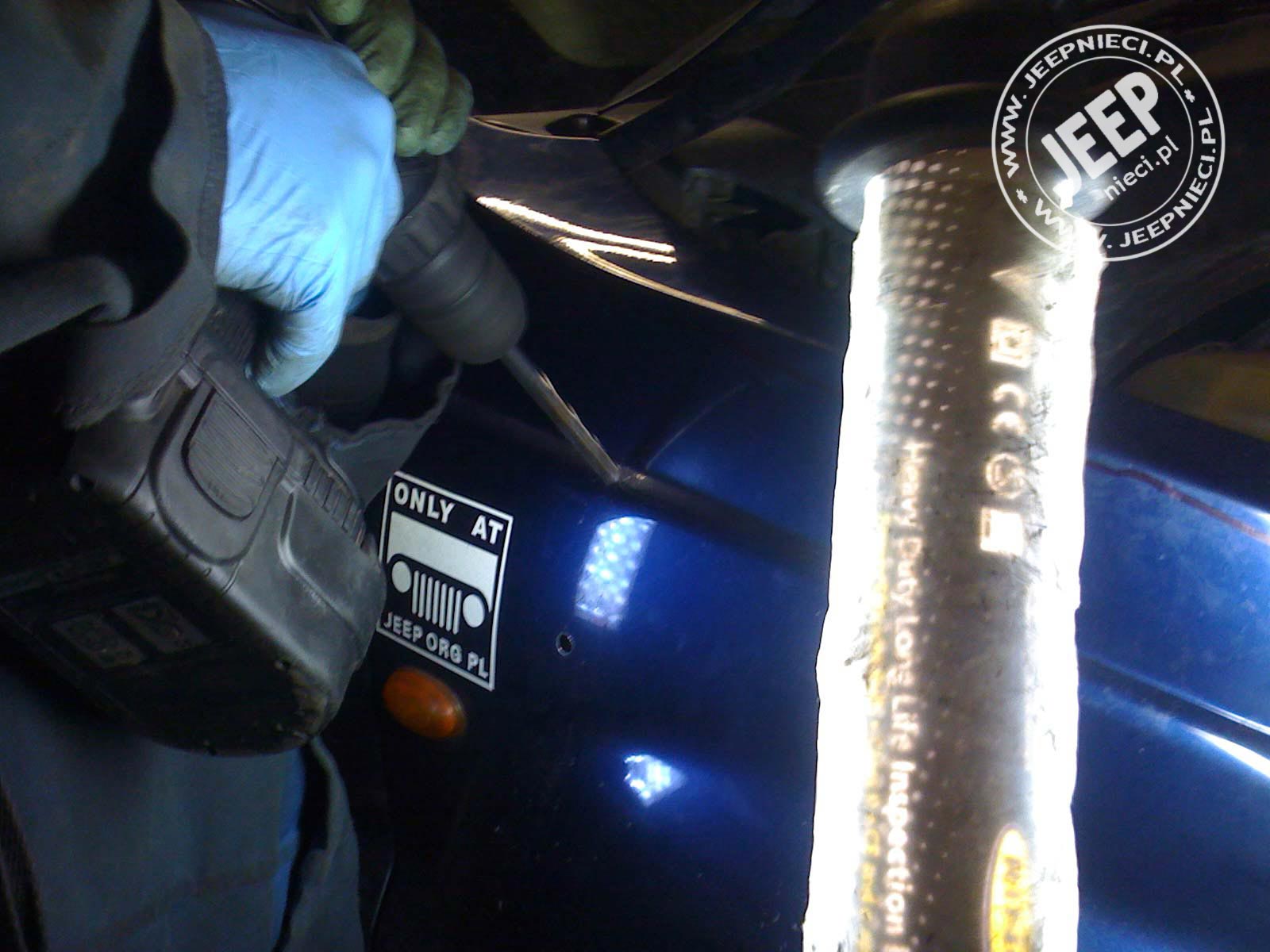

Teraz wiercimy dziurkę w karoserii by poprowadzić gumowy wąż który znajdziemy w pudełku ze Snorkelem.

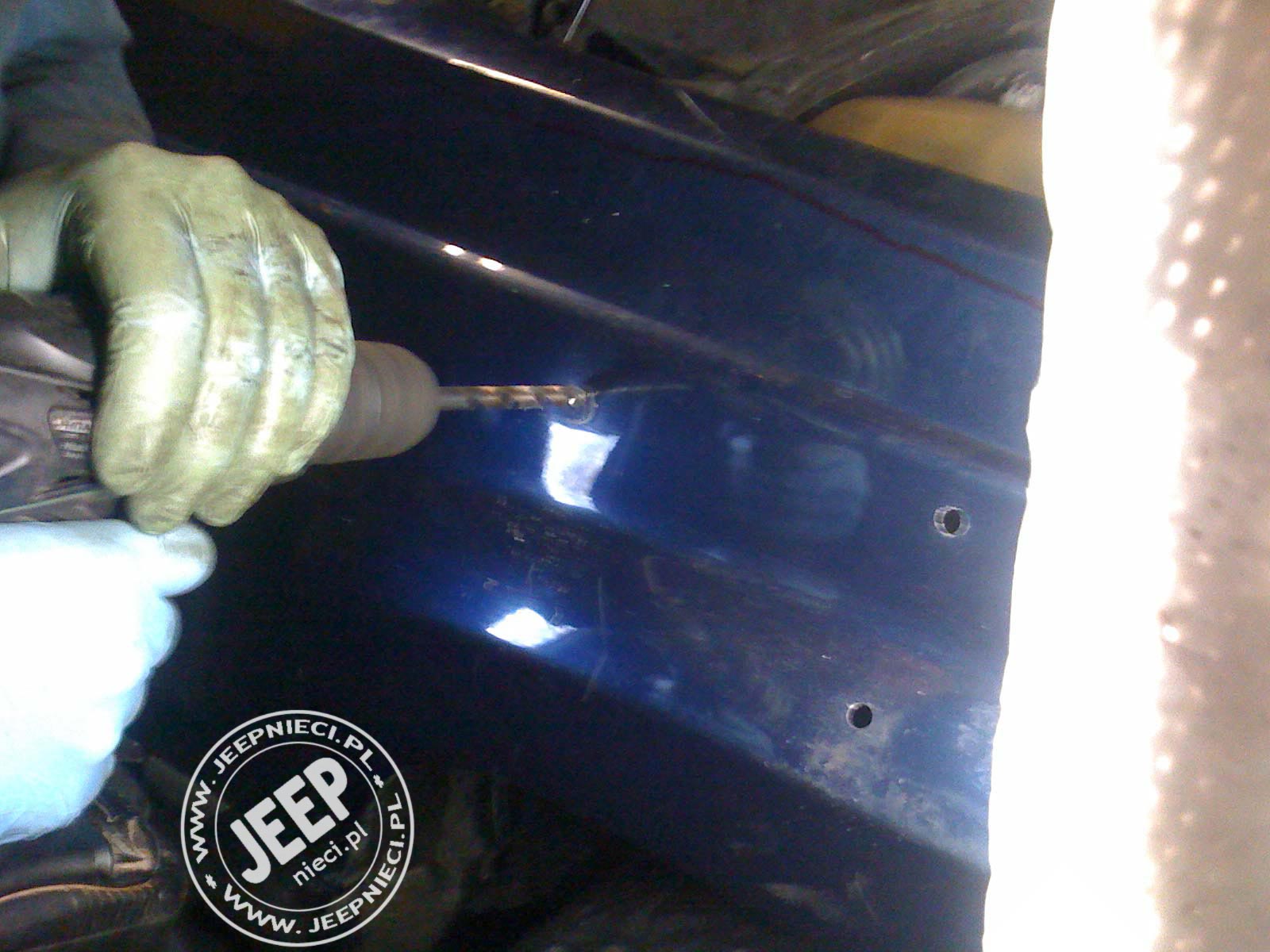

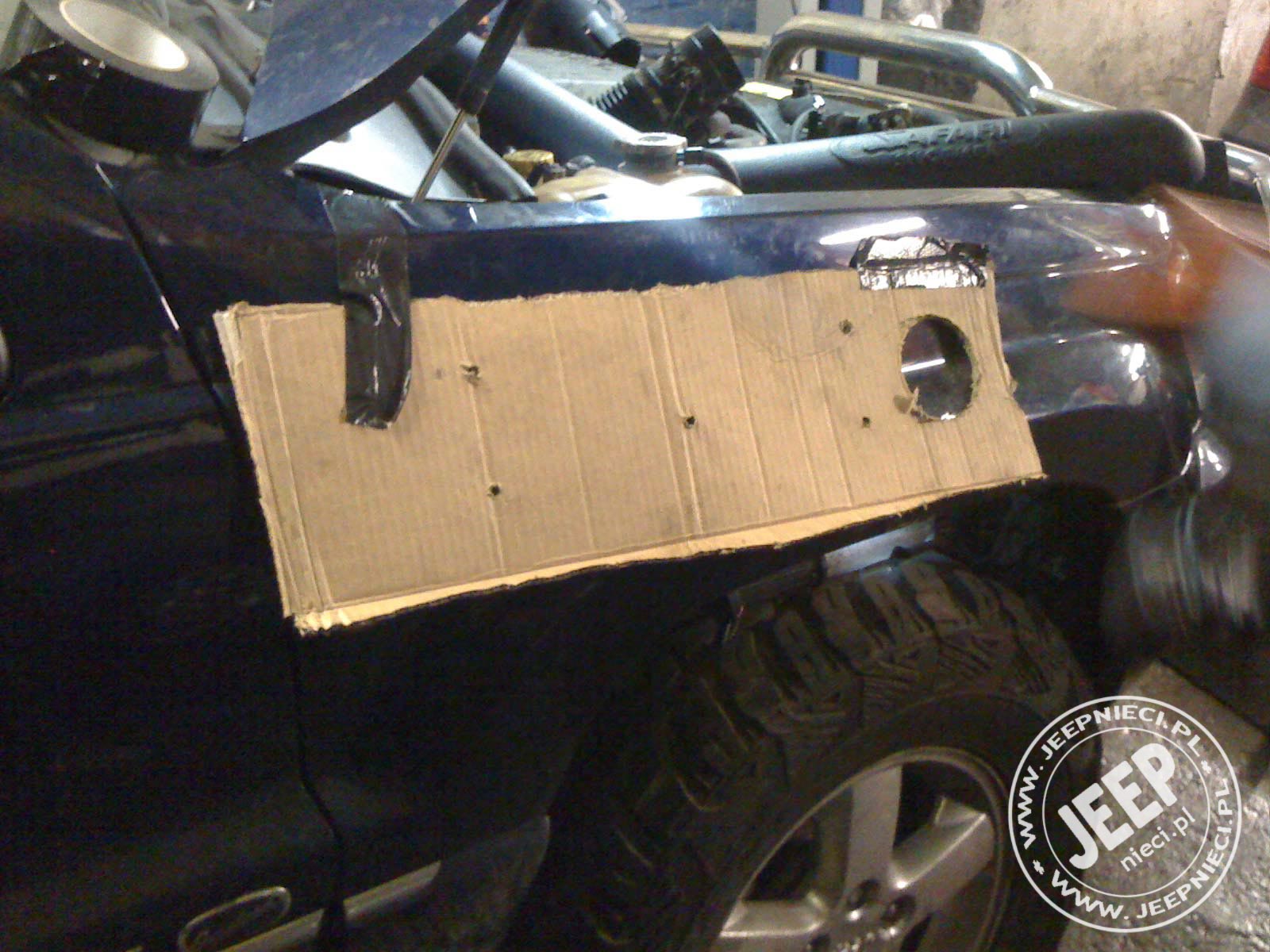

Następnie wcześniej przygotowany szablon z kartonu przykładamy, odznaczamy markerem na karoserii i wiercimy otworki oraz dopasowujemy gumową rurę. (Trzeba ściągnąć wcześniej nadkole żeby mieć łatwy dostęp).

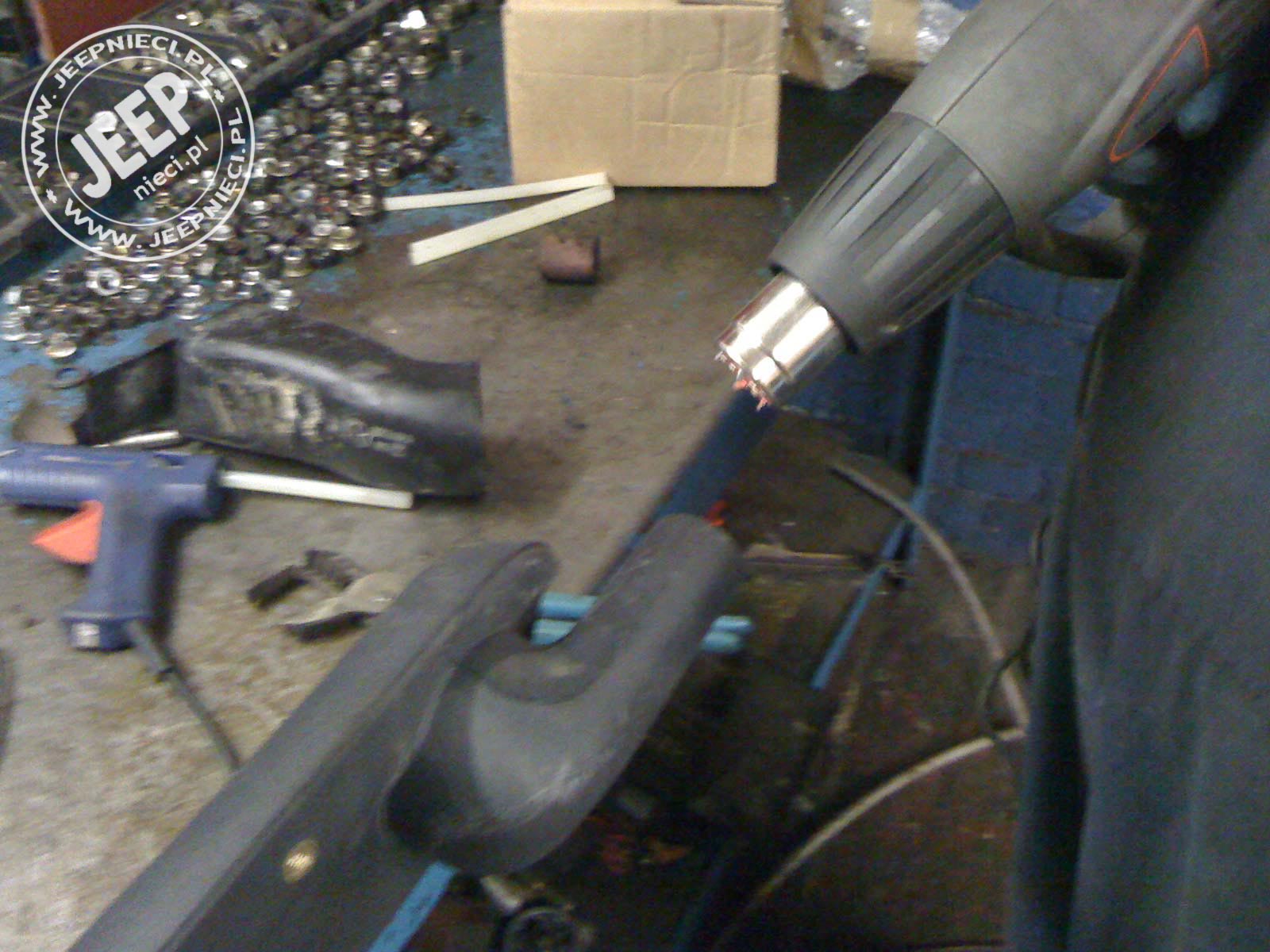

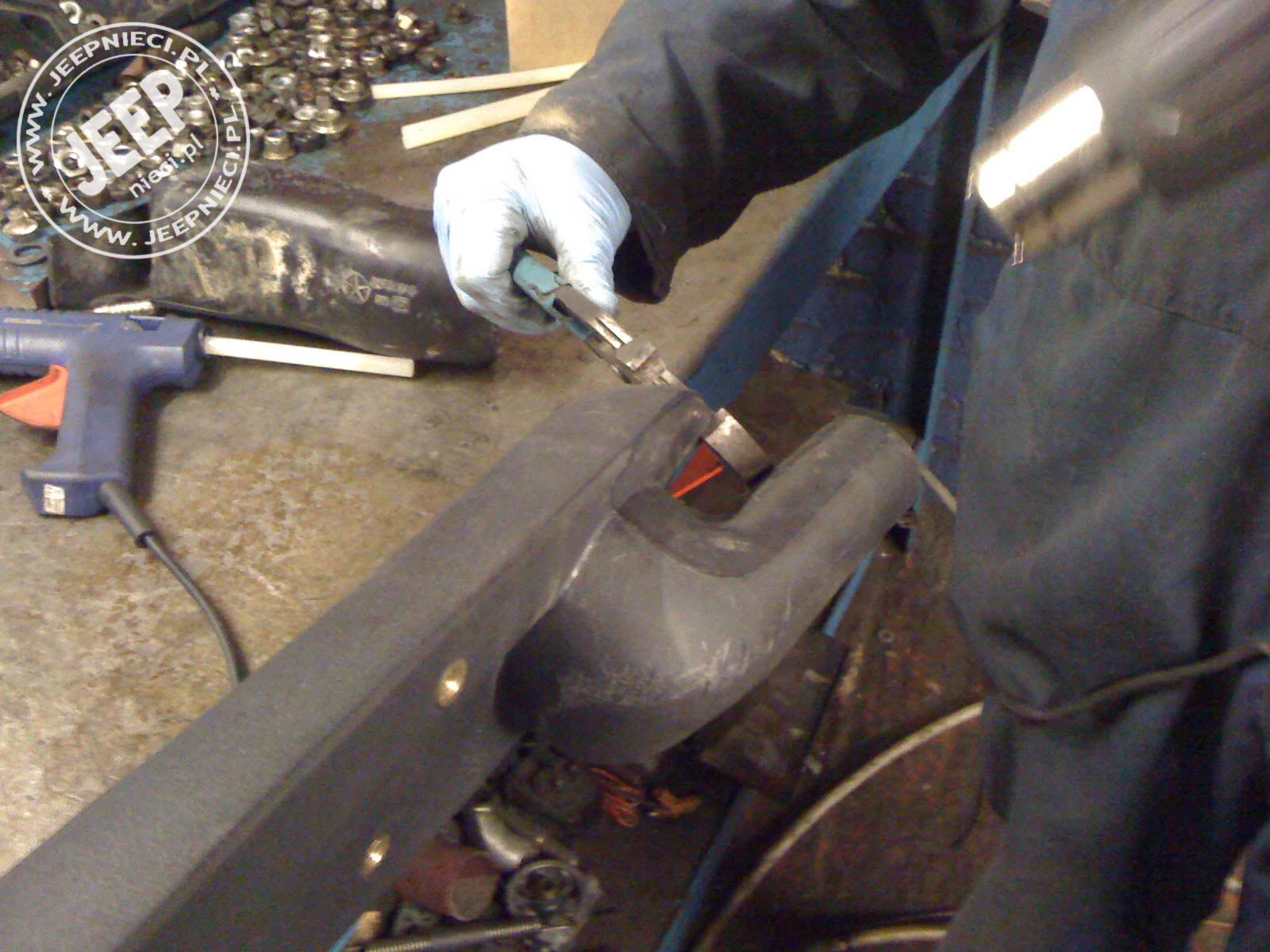

Snorkel Safari ma taki dziwny kształt na samy końcu. Niwelujemy ten kształt przy pomocy suszarki technicznej oraz obcęgi.

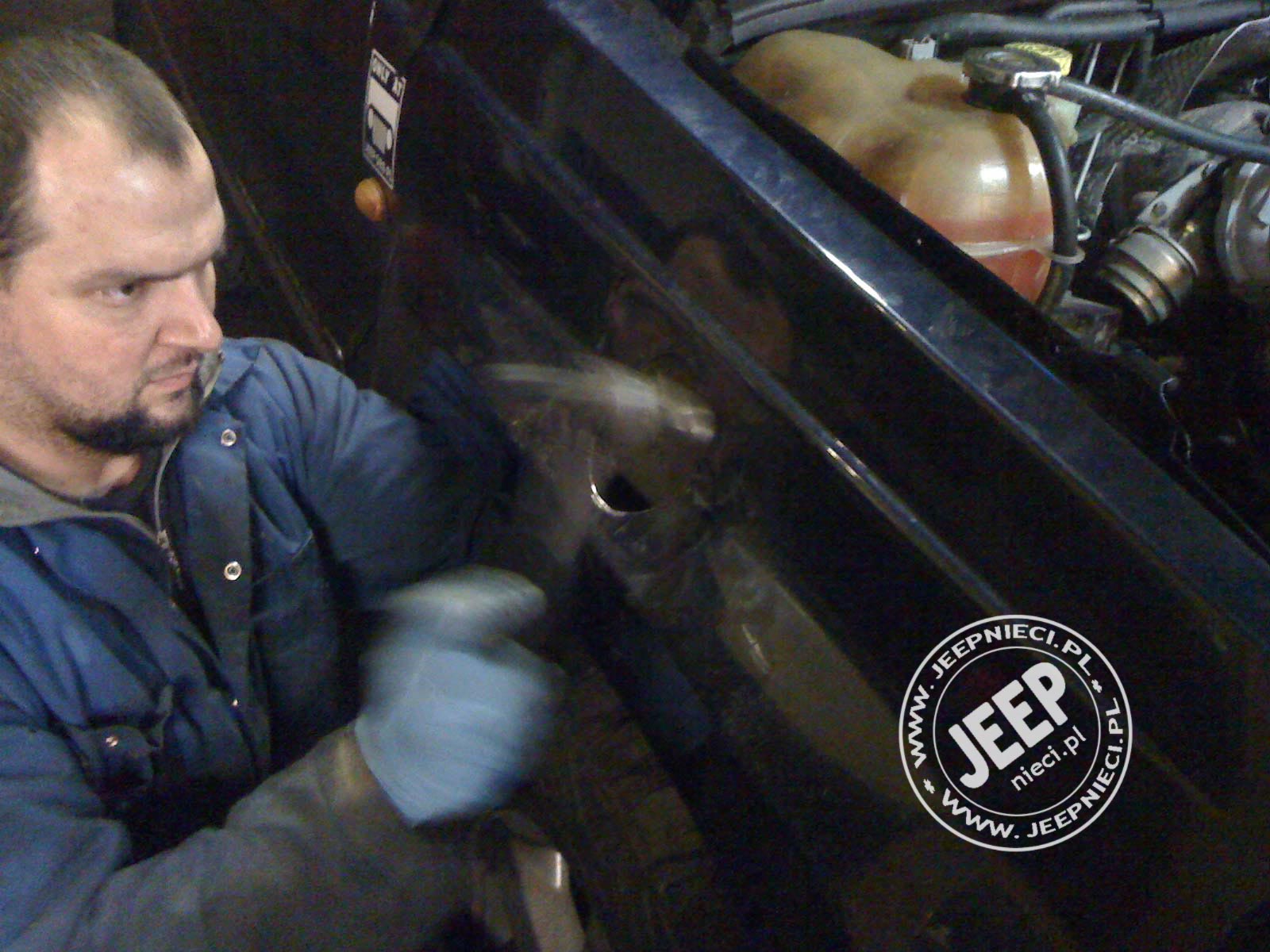

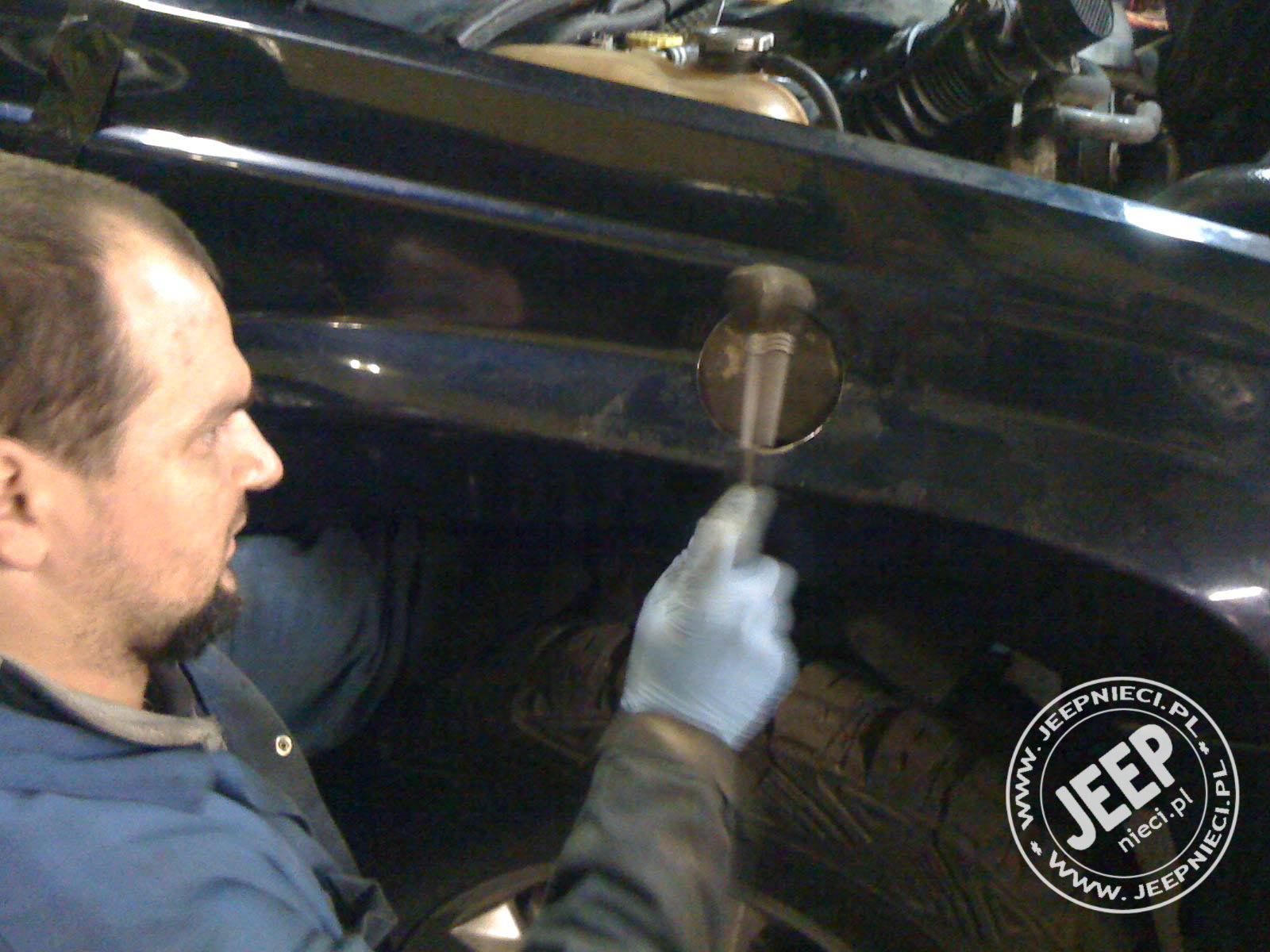

Następnie przy pomocy młotka blacharskiego oraz kawałka drewnianego klocka wyklepujemy na błotniku miejsca do których Snorkel będzie przylegał.

Zajmijmy się w końcu sama rura a dosłownie jej wygięciem do kształtu jaki nam będzie odpowiadać.

UWAGA! UWAGA! UWAGA!

Zanim zaczniemy jakąkolwiek obróbkę musimy się zaopatrzyć w piasek – najlepiej 5 Litrowe wiaderko piasku.

Wsypujemy w/w piasek do rury Snorkela i zatykamy z obydwu stron. W ten sposób zabezpieczamy się przed nadmiernym wyginaniem i odkształcaniem się rury w miejscach gdzie tego nie chcemy.

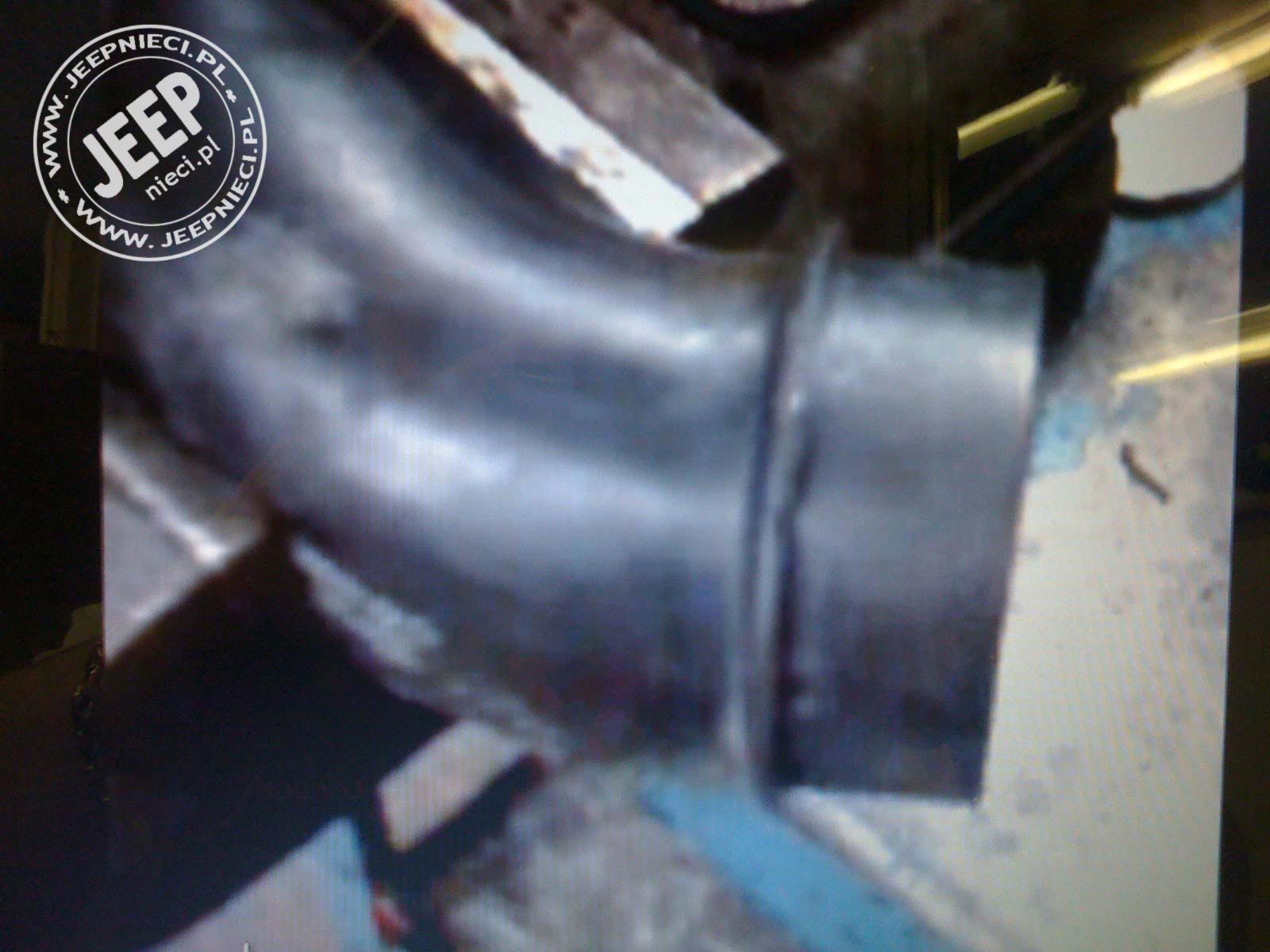

Proszę o to efekt wyginania rury bez piasku.

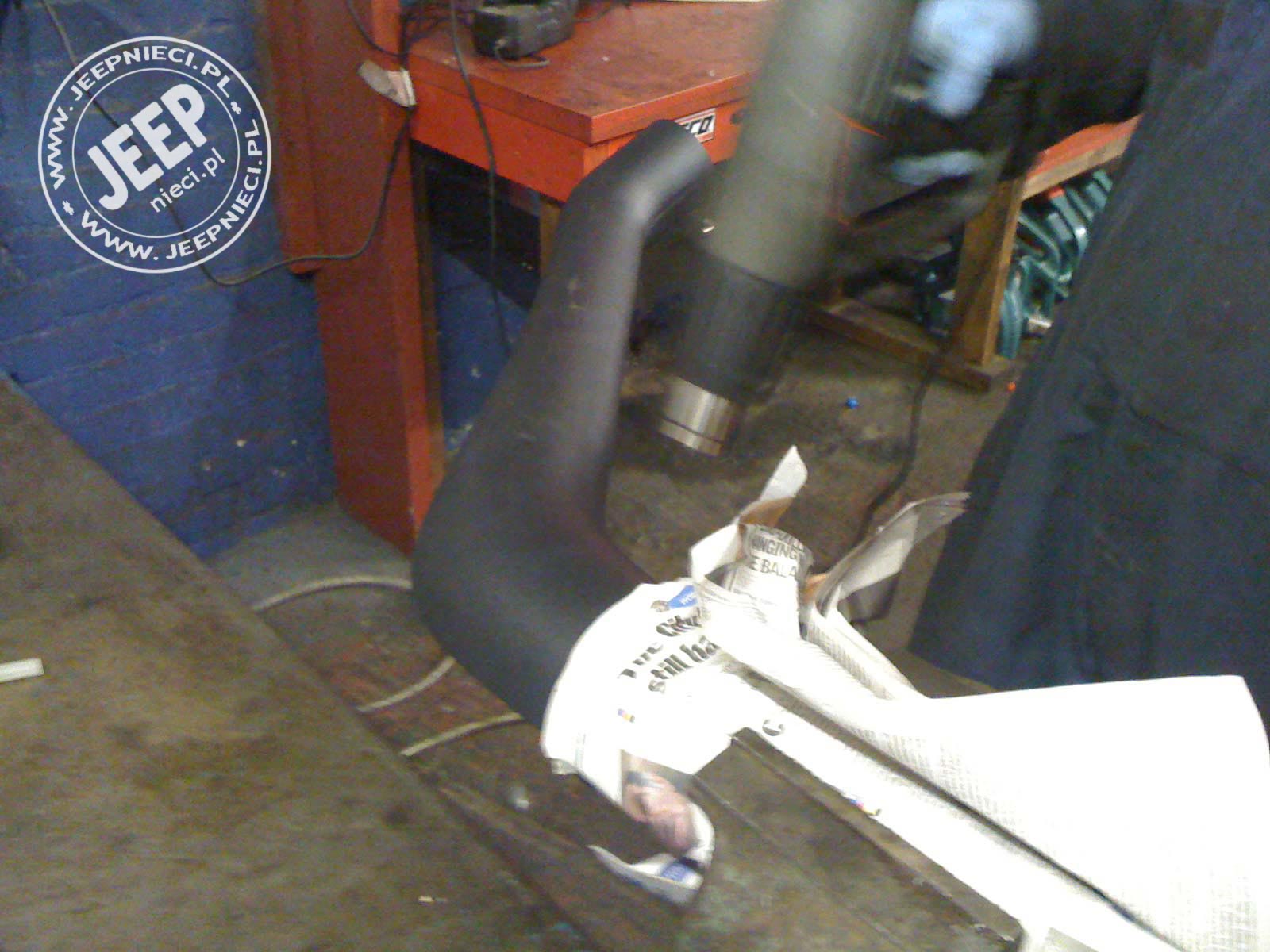

Załóżmy więc że wsypaliśmy piasek do rury. Obrabiamy rurę znów przy pomocy suszarki technicznej

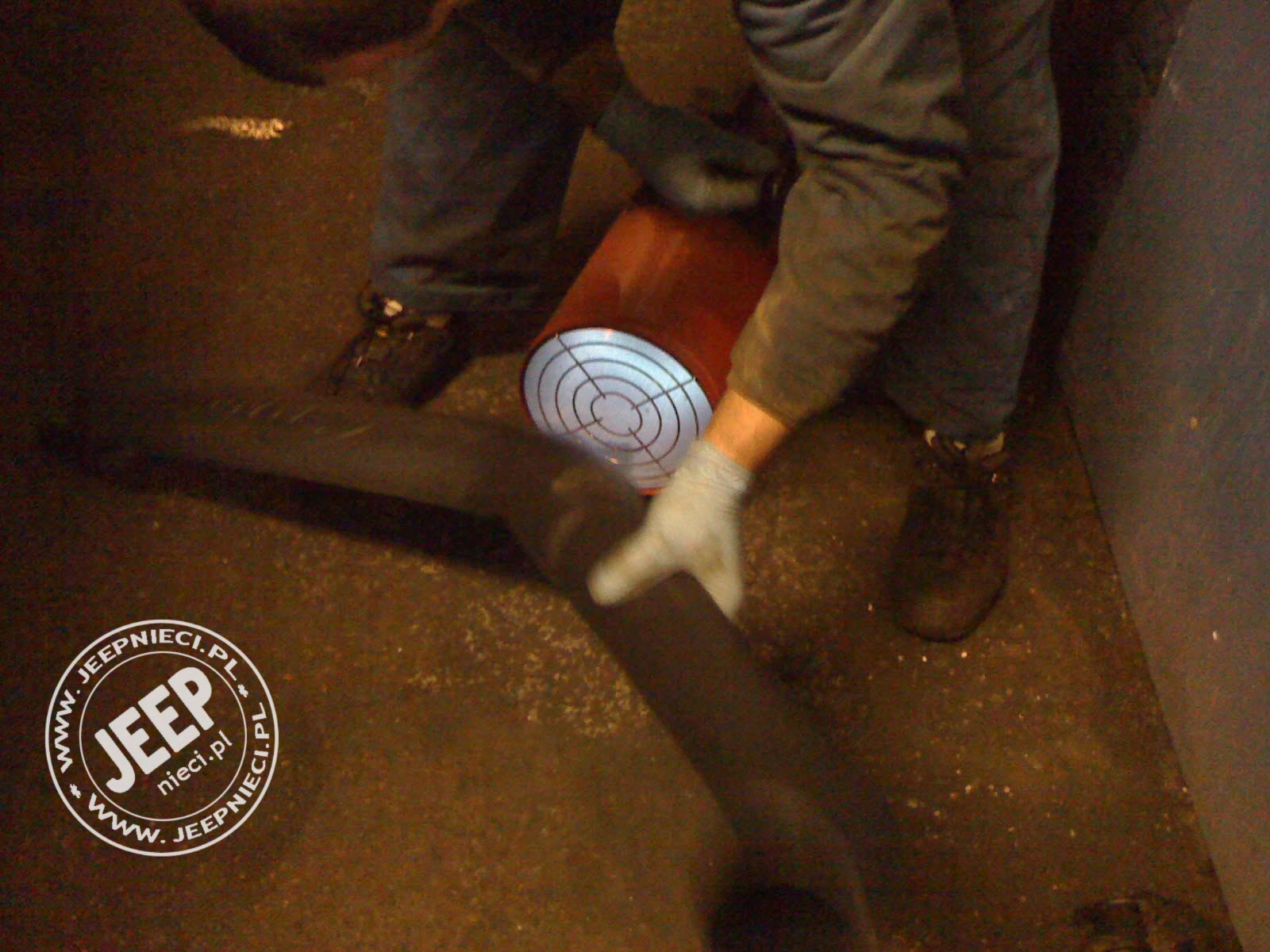

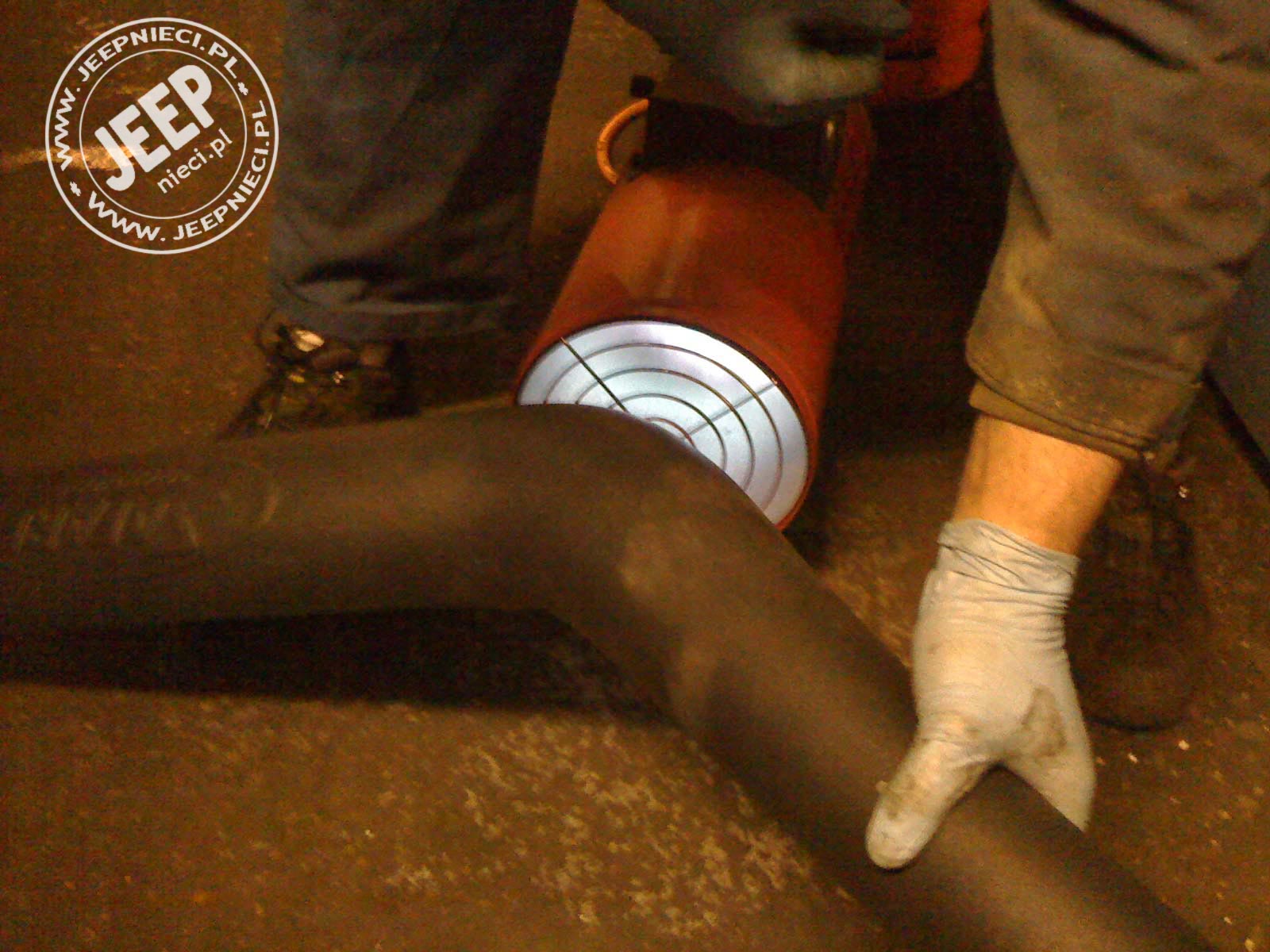

jeśli mamy taką możliwość to możemy do wyginania użyć nagrzewarki pomieszczeń technicznych bo tym co jest na w/w zdjęciu to potrwa o wiele dłużej

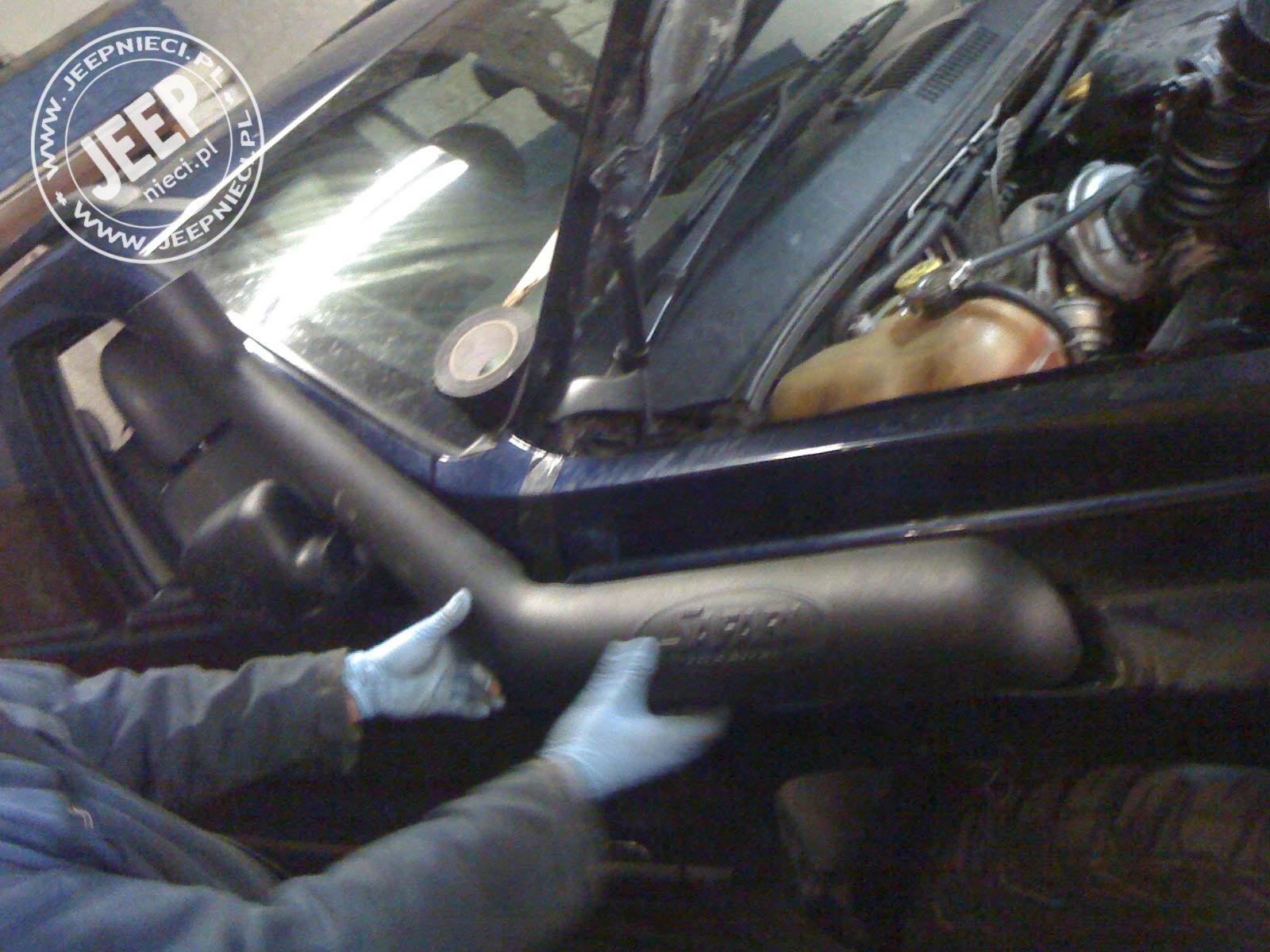

Po odpowiednim wygięciu do żądanego kształtu montujemy Snorkel i nakrętkami od wewnątrz dokręcamy.

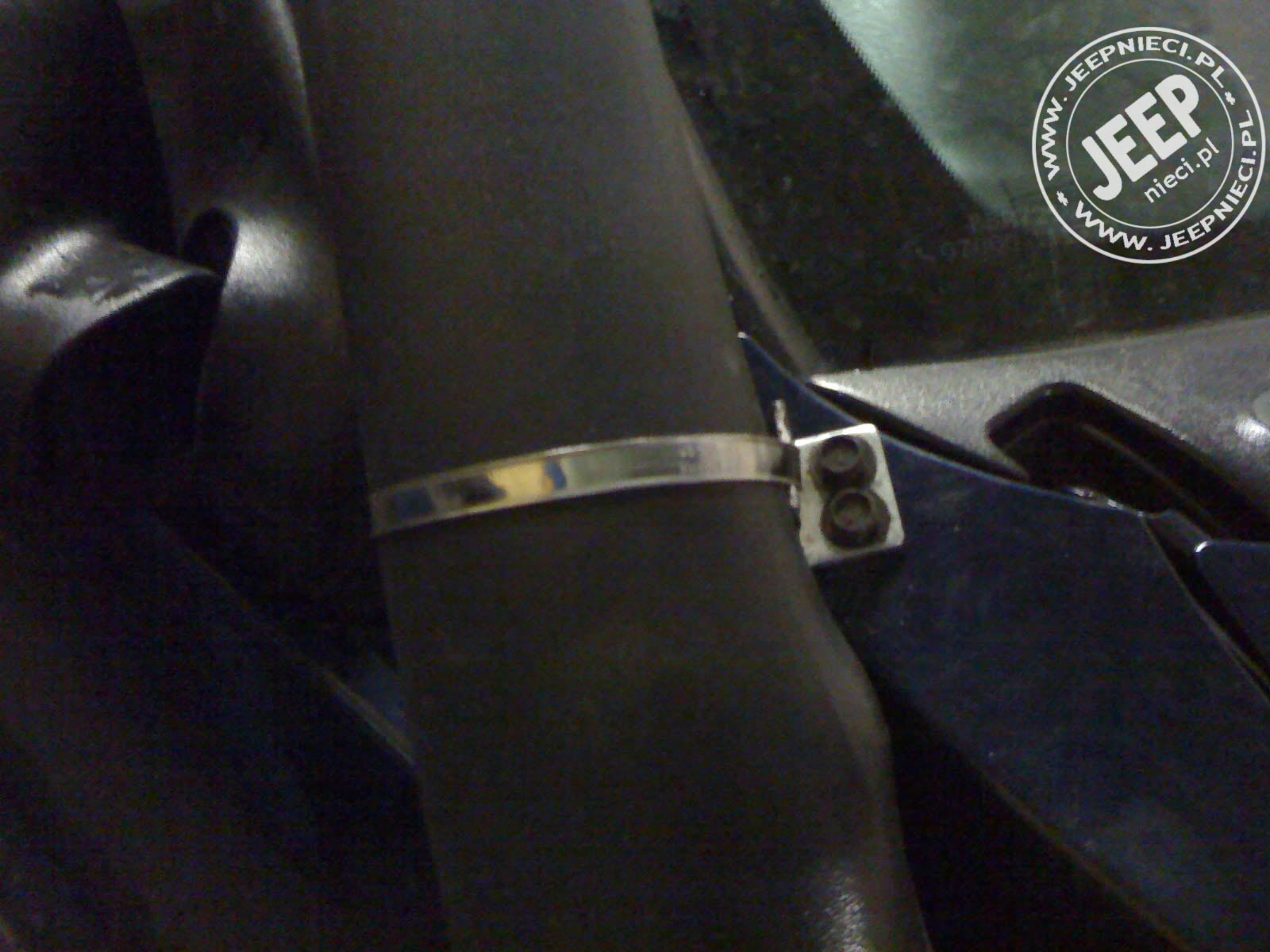

Montaż Snorkela możemy zakończyć wwierceniem się w górną część błotnika.Ja zastosowałem opaskę metalową – opaska oraz blaszka i śrubki zostaną pomalowane na czarno.

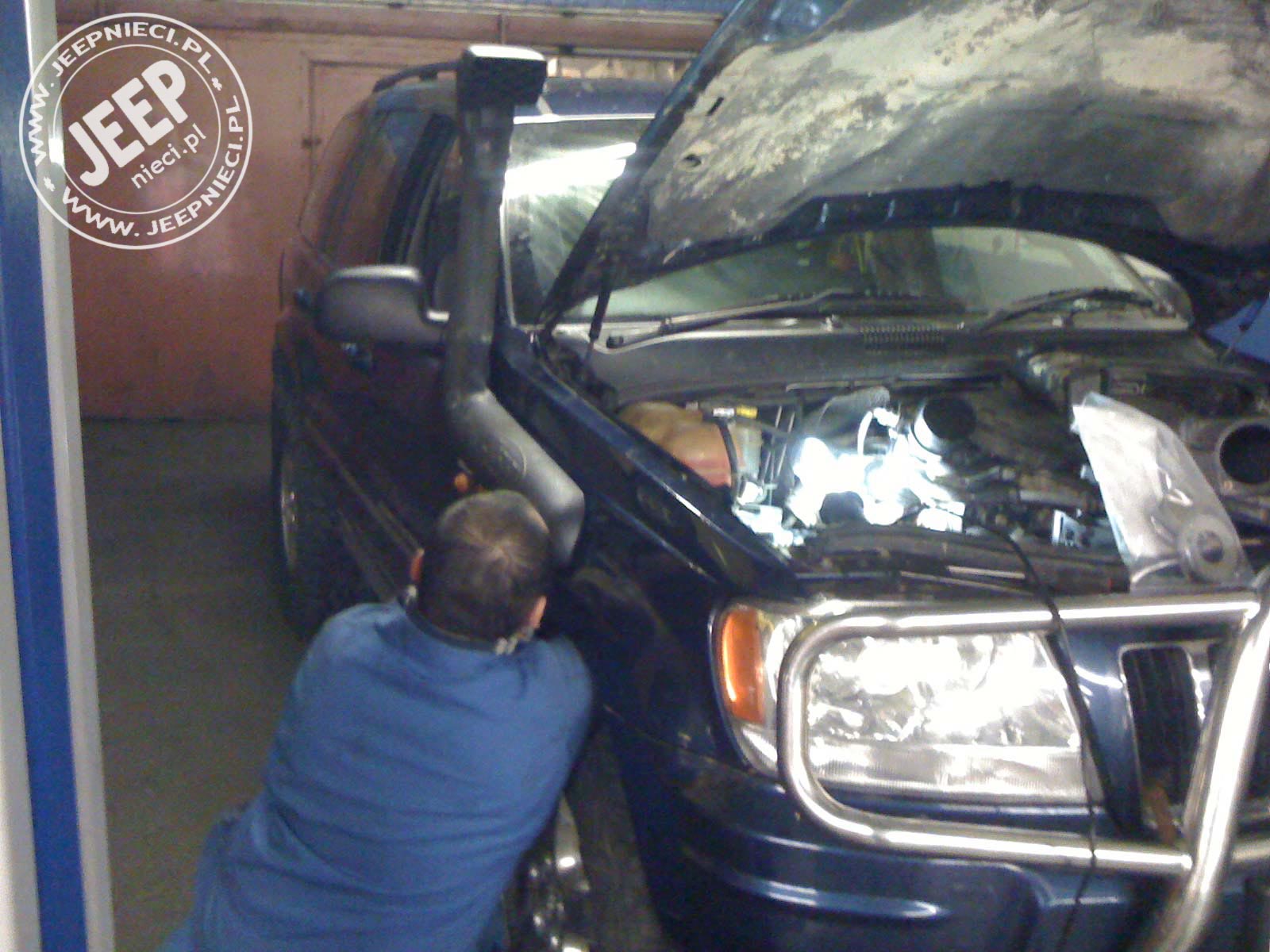

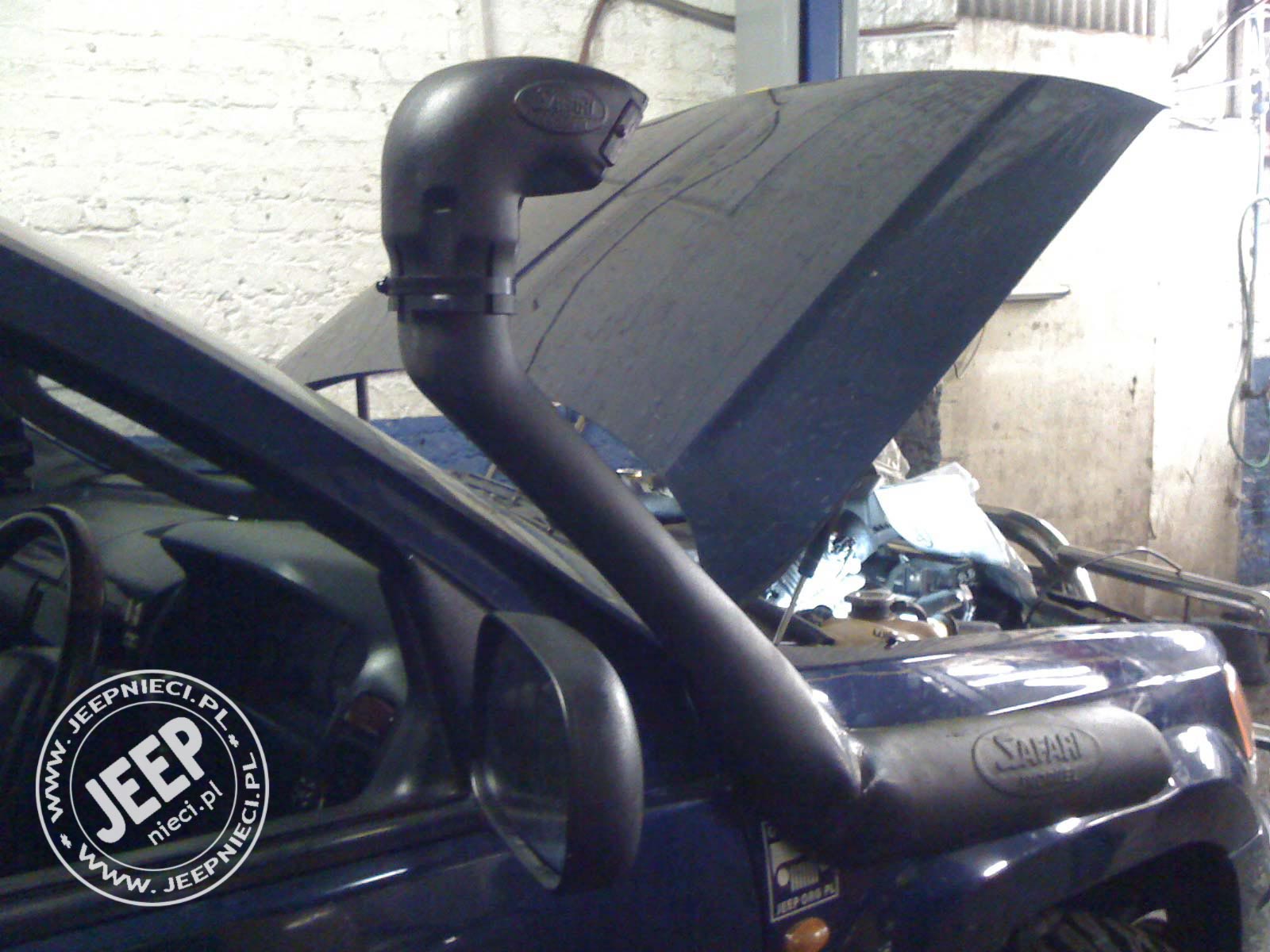

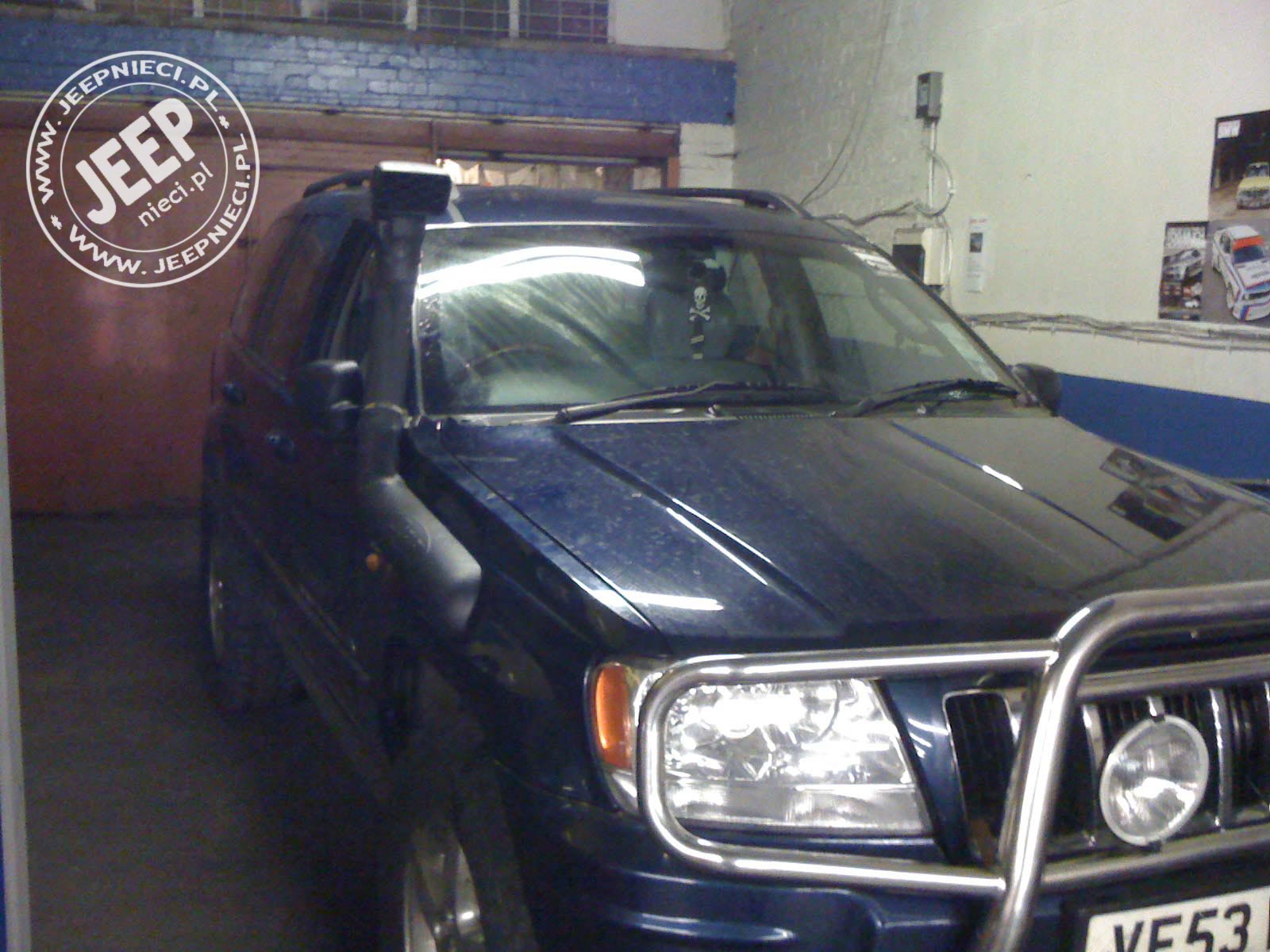

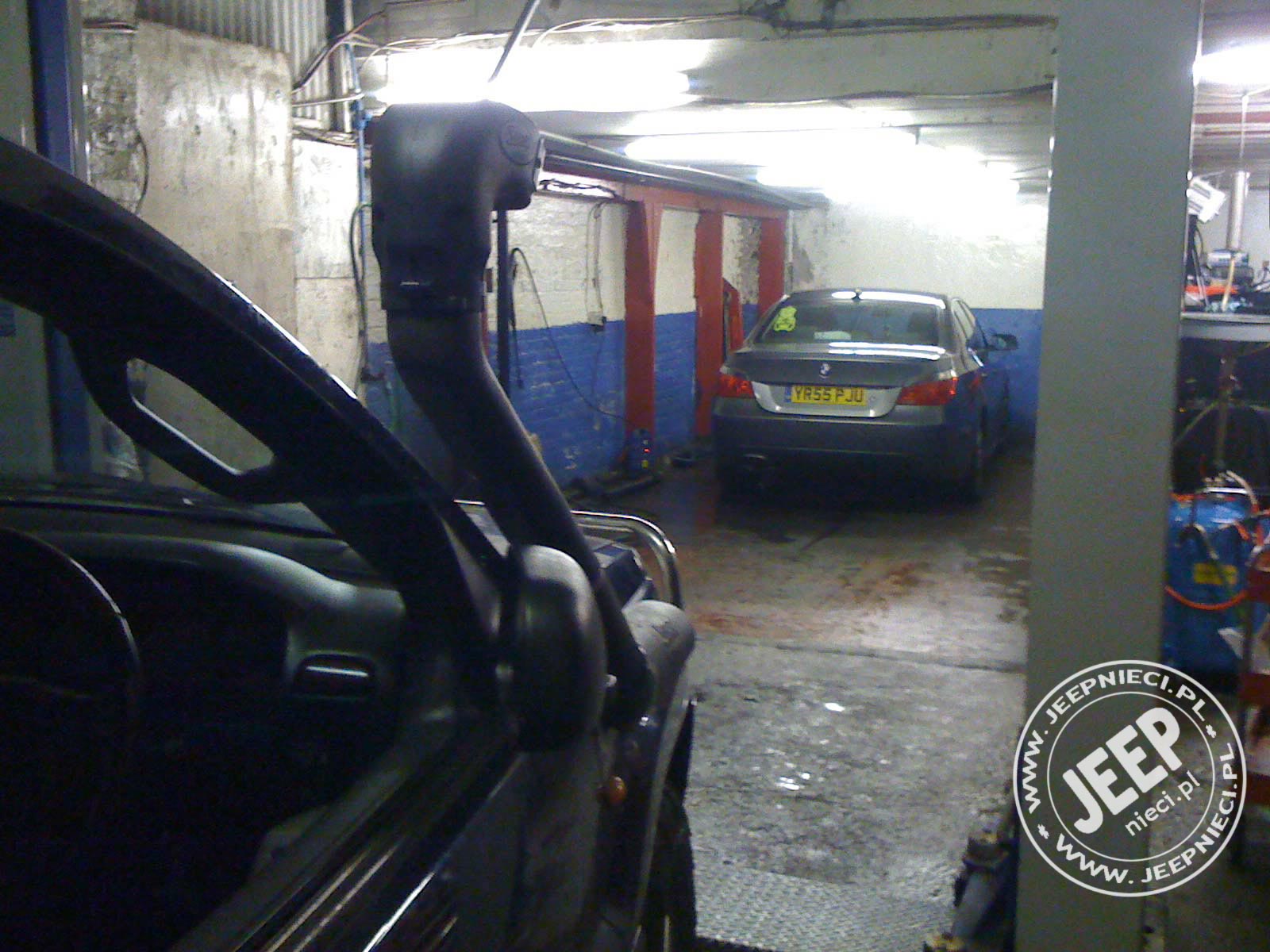

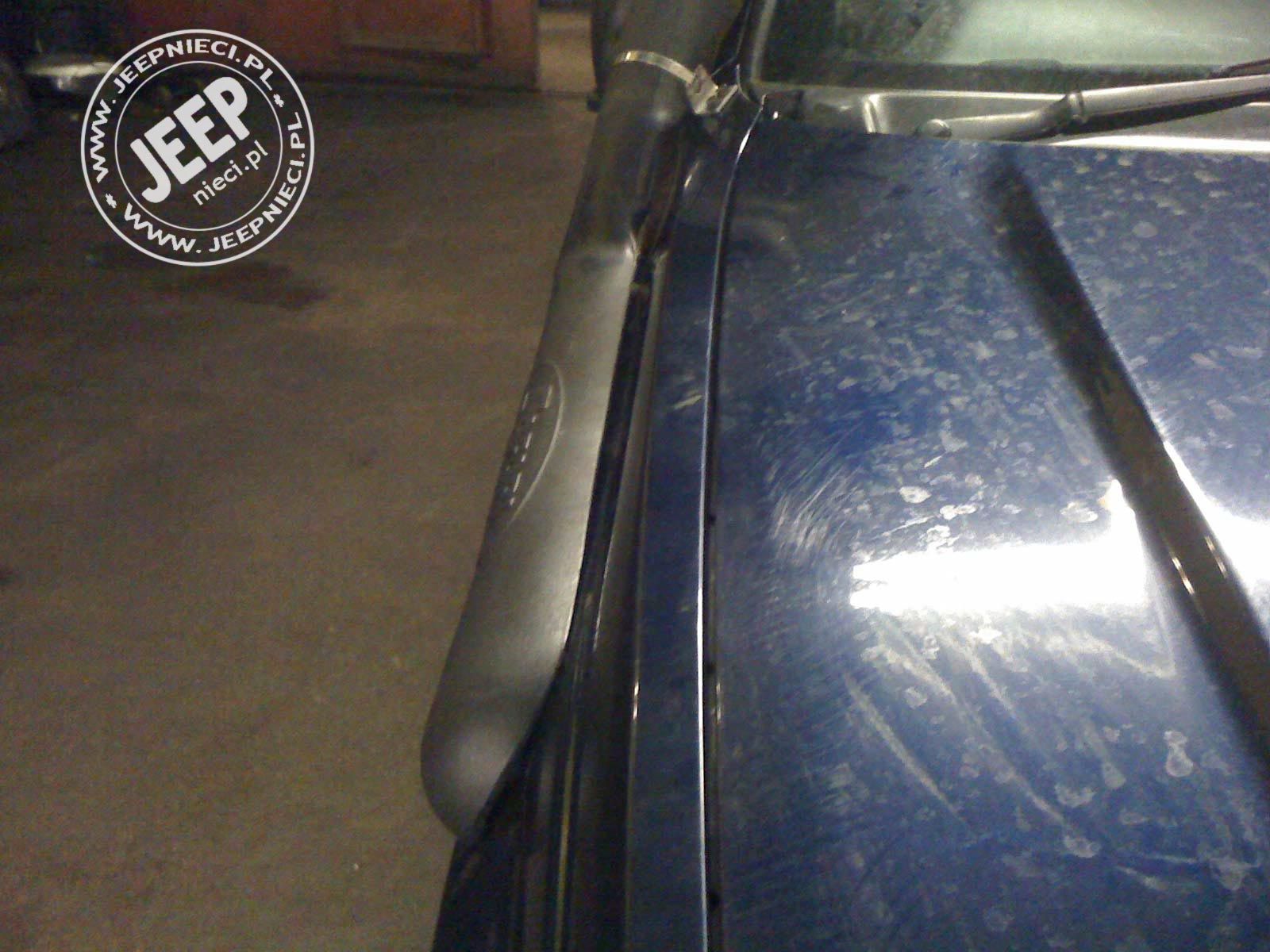

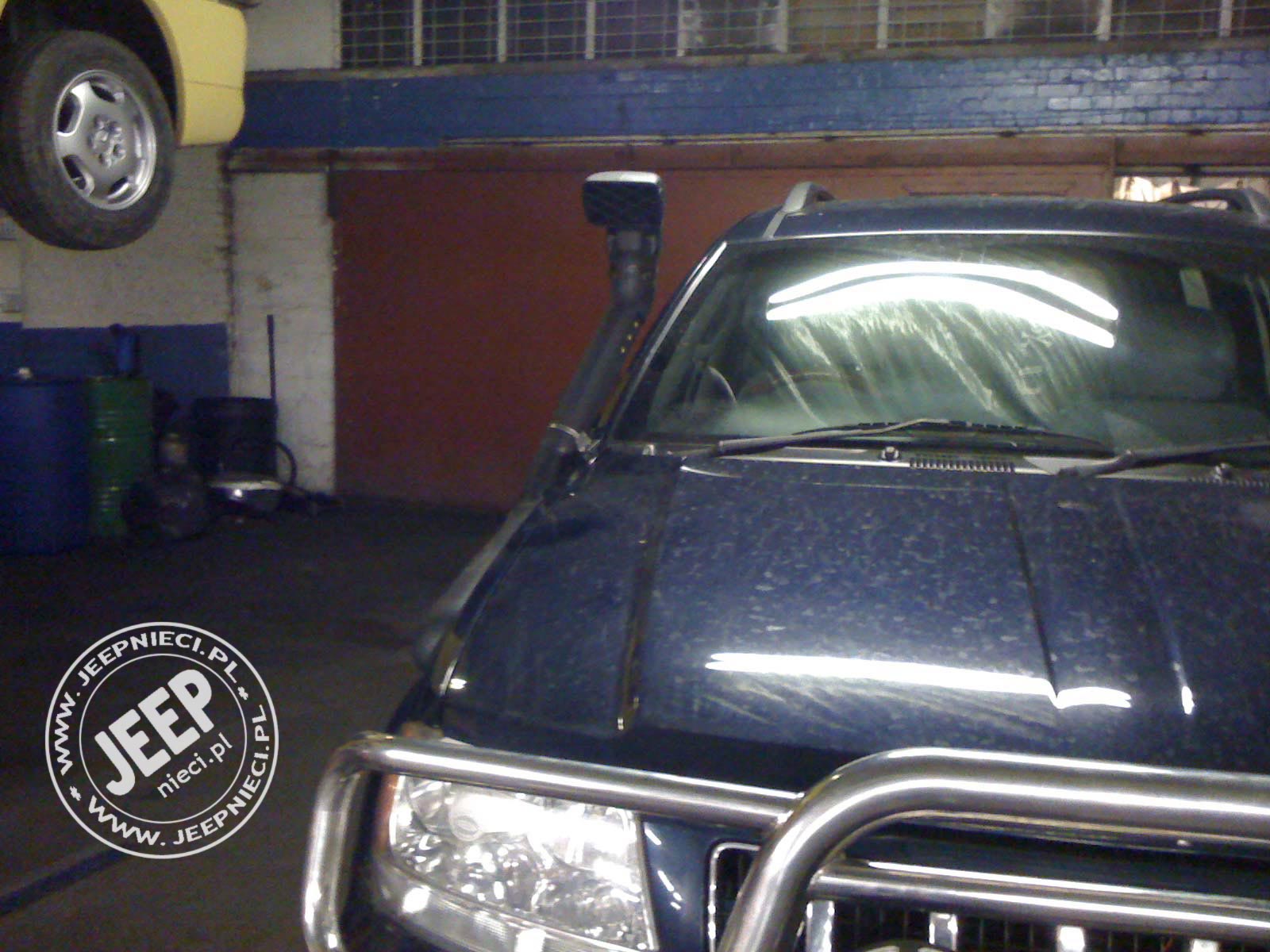

A po montażu wygląda to tak

Jeśli macie jakieś dalsze pytania odnośnie montowania Snorkela w 2.7 CRD piszcie pod adres mcdziubek@hotmail.com







opracował: McDziubek & Krzys1
