Jeep - Cherokee (1984-2001)



bezpieczniki

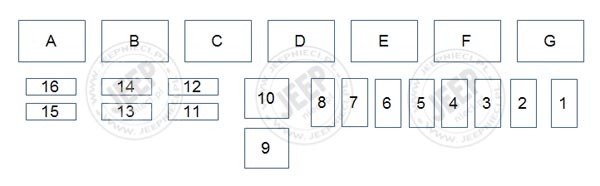

CENTRALNA SKRZYNKA ROZDZIELCZA - znajduje się w komorze silnika obok akumulatora. Zawiera bezpiecznki typu "maxi", "mini" oraz przekaźniki zgodne z ISO. Na pokrywie znajduje się opis (rozmieszczenie I oznaczenie bezpieczników).

Przekaźniki:
A - pomocniczy wentylator chłodzący
B - pompa paliwa
C - pompa układu ABS
D- urządzenia klimatyzacyjne
E - automatyczne wyłączenie silnika
F- rozrusznik
G - układ ABS

Bezpieczniki:

  1. alternator - 60A niebieski
  2. sterowanie silnika (pompa paliwa, wtryskiwacze, cewka zapłonowa, sonda lambda, wzbudzenie alternatora, komputer      silnika, komputer skrzyn biegów) - 30A zielony
  3. blok bezpieczników - 40A pomarańczowy
  4. światła awaryjne - 20A żółty
  5. wyłącznik refektorów - 40A pomarańczowy
  6. wyłącznik zapłonu (przekażnik pompy paliwa, komputer silnika, cewka przekaźnika automatycznego - wyłączania      silnika) - 60A niebieski
  7. ogrzewanie tylnej szyby (cewka rozrusznika) - 40A pomarańczowy
  8. silnik pompy ABS - 40A pomarańczowy
  9. alternator - 60A niebieski
  10. układ ABS - 30A zielony
  11. zapłon (tempomat, światła cofania, przekaźnik klimatyzacji, selektor skrzyni biegów, przekaźnik pomocniczego wentylatora chłodzącego) - 15A mini niebieski
  12. automatyczna skrzynia biegów - 10A mini czerwony
  13. oświetlenie pomocnicze (oświetlenie pokrywy silnika, lampy przeciwmgielne) - 15A mini niebieski
  14. komputer silnika - 20A mini żółty
  15. pomocniczy wentylator chłodzący - 20A mini żółty
  16. odbiornik prądu przy wyłączony zapłonie, pamięć zegara, lampa sufitowa - 20A mini żółty

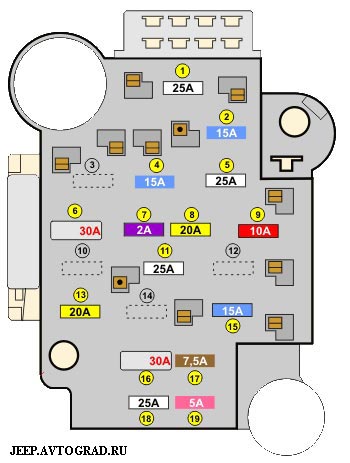

TABLICA BEZPIECZNIKÓW - znajduję się pod kierownicą od lewej strony (1992-1996)

1 - wycieraczka tylnej szyby - 25A bezbarwny
2 - radio, zapalniczka - 15A jasno-niebieski
3 - wolne
4 - sygnał świetlny - 15A jasno-niebieski
5 - dmuchawa - 30A bezbarwny
6 - elektryczne otwieranie okien - 30A wyłącznik przeciążeniowy
7 - układ ABS - 2A różowy
8 - przerywacz kierunkowskazów - 20A żółty
9 - radio, oświatlenie wnętrza (schowek, bagażnik, sufit) - 10A czerwony
11 - moduł opóźnionego oświetlenia reflektorów, sygnały dźwiękowe (brzęczyk) - 25A bezbarwny
13 - zamki elektryczne drzwi - 20A żółty
14 - wysuwana elektrycznie antena - 10A czerwony
15 - oświetlenie tablicy rozdzielczej, radio, pamięć zegara, światła postojowe - 15A jasno-niebieski
16 - elektryczne regulacja foteki - 30A wyłącznik przeciążeniowy
17 - wskaźnik tablicy przyrządów, górna konsola, moduł gongu, moduł opóźnionego wyłączenia reflektorów - 7,5 A fioletowy
18 - ogrzewanie tylnej szyby - 25A bezbarwny
19 - lampki tablicy przyrządów - 5A brązowy
20 - wycieraczki, spryskiwacz szyby - 5,5A wyłącznik przeciążeniowy

(Opis kolorów na podstawie polskiej instrukcji obsługi)



Materiał opracował: goliacik
